Установка газовой колонки в частном доме

Как установить водонагреватель в частном доме

Независимо от того, выполняется монтаж новой колонки или замена старой, все работы выполняют только при соблюдении нескольких условий. Сначала монтируется новый дымоход и проводится разводка коммуникаций. Затем проверяется эффективность вытяжки и начинается установка оборудования.

Смотреть видео

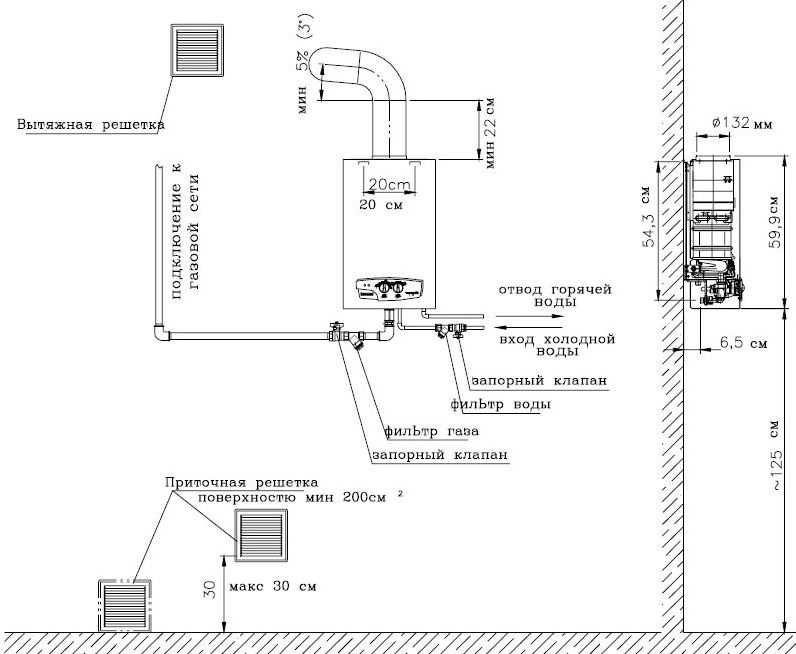

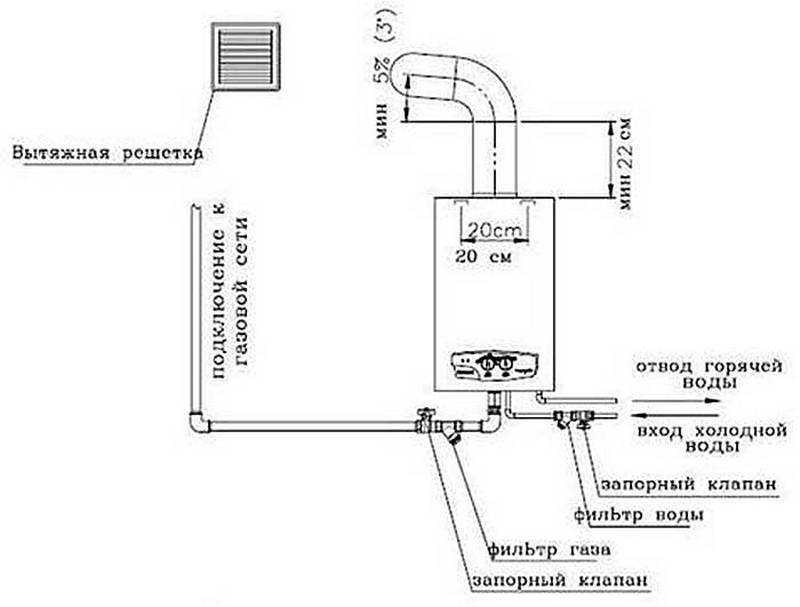

Подключение газовой колонки

1. Определение комнаты и конкретного места, где необходимо установить водонагреватель;
2. Разметка стены и просверливание отверстий;
3. Устанавливаем дюбеля, количество которых определяется с учётом максимального веса заполненного водой нагревателя;
4. Подвешивание колонки и установка фильтров, обеспечивающих очистку воды и повышение эксплуатационного срока оборудования;
5. Подключение кранов Маевского;
6. Разрезание трубы с установкой в ней фитинга или тройника;
7. Монтаж кранов и запаивание соединительных элементов;
8. Соединение колонки сначала к подающей трубе холодного водоснабжения дома с помощью шланга и уплотнителя (пакли).
9. Контроль герметичности соединений, для которого требуется открыть воду, проверяя наличие течей. Если проблема обнаружена, необходима переупаковка уплотнителя и подкручивание гаек. После этого следует проверить ещё и тягу в системе дымоудаления, норма которой находиться в пределах 1,95–29,40 Па. На значение этого показателя влияют параметры помещения.

К стене нагреватель воды крепится с помощью дюбелей, саморезов или клипс. Теперь следует соединить газовую трубу с водонагревателем, выполнить уплотнение стыков, проверив их надежность с помощью мыльн6ого раствора.

Если стык не герметичен, то обмазав его мыльным раствором это сразу становиться видно благодаря появлению пузырьков. Герметичность достигается с помощью подкручивания соединительной гайки. При первичном запуске всей системы, осуществляется проверка герметичности всей установки и ее наладка.

Стоимость установки газовой колонки

Приведем средний уровень цен на разные виды работ:

• демонтаж старой колонки: 250 руб. (если она не была отключена от коммуникаций, придется заплатить еще 900 руб.);
• установка новой колонки (с подключением): 1900 руб.;
• монтаж газового крана: 100 руб.;
• крепление фланца к дымоходу: 350 руб.;
• прокладка дымохода: цена работ зависит от длины, минимум составляет 800 руб.;
• доплата за самостоятельное приобретение материалов мастером: 500 руб.;
• настройка колонки: 1200 руб.

Если возникает необходимость в каких-либо дополнительных работах, они оплачиваются по договоренности.

Таким образом, подключение колонки в среднем обходится в 4500 руб. (стоимость материалов сюда не входит).

Удорожание работ имеет место при следующих обстоятельствах:

1. Если мастеру пришлось приобретать в магазине дополнительные материалы.
2. При необходимости прокладывать трубы длиной более 1 м (расценивается как отдельный вид работ).
3. Если пришлось менять старую дымоотводящую трубу от места подключения колонки до дымохода.
4. Если корневой вентиль на водопроводной трубе оказался негерметичным.
5. При необходимости замены имеющегося газового крана.
6. При значительном удалении объекта (за чертой города).

Обычно на выполнение комплекса работ достаточно одного рабочего дня.

За отдельную плату колонку могут установить через несколько часов после оформления заявки либо на следующий день.

Как устанавливать колонку

Перед тем как подключить прибор, осмотрите помещение. Объективно оцените возможность установки газового оборудования в доме.

• Проверьте соответствие помещения нормам СНиП (высота потолка, площадь и так далее);
• Правильно подберите колонку. Она должна подходить к вашей системе водо- и газопровода. Если у вас случаются перебои с давлением, а вы купите мощную технику, то стабильной работы можно не ждать;
• Самостоятельный монтаж проводится на метизы, которые идут в комплекте. Если таковых нет, то используются дюбели размером 10 мм;
• Подключение к газу выполняется в последнюю очередь и проводится специалистами.

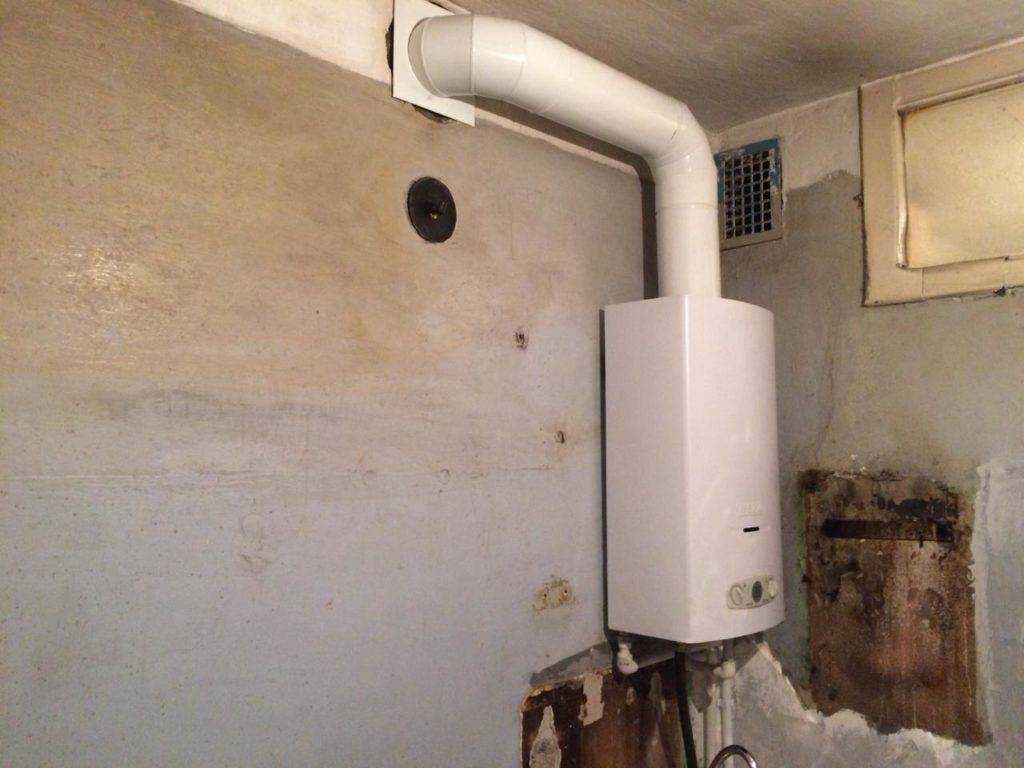

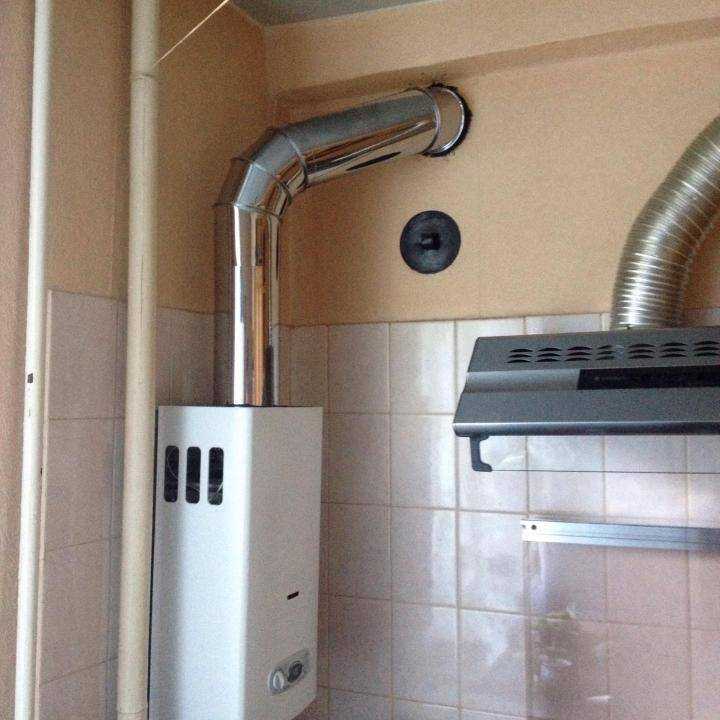

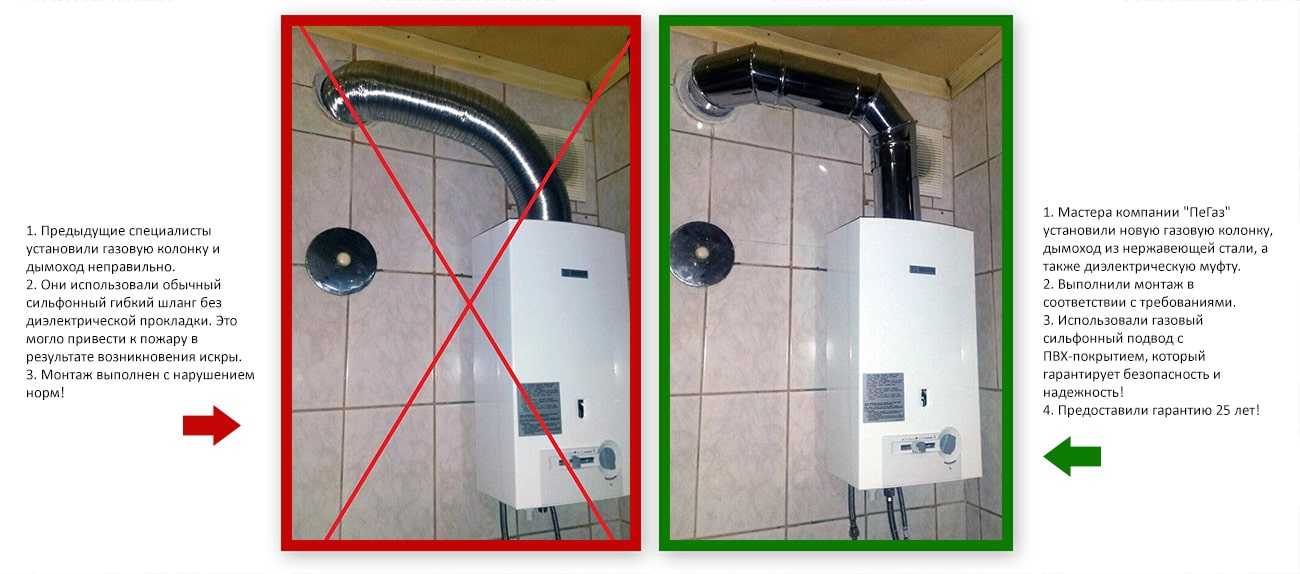

Организация дымохода

Установить трубы для отвода продуктов сгорания несложно. Если в доме есть дымоход с нормальной тягой, придерживайтесь следующих правил:

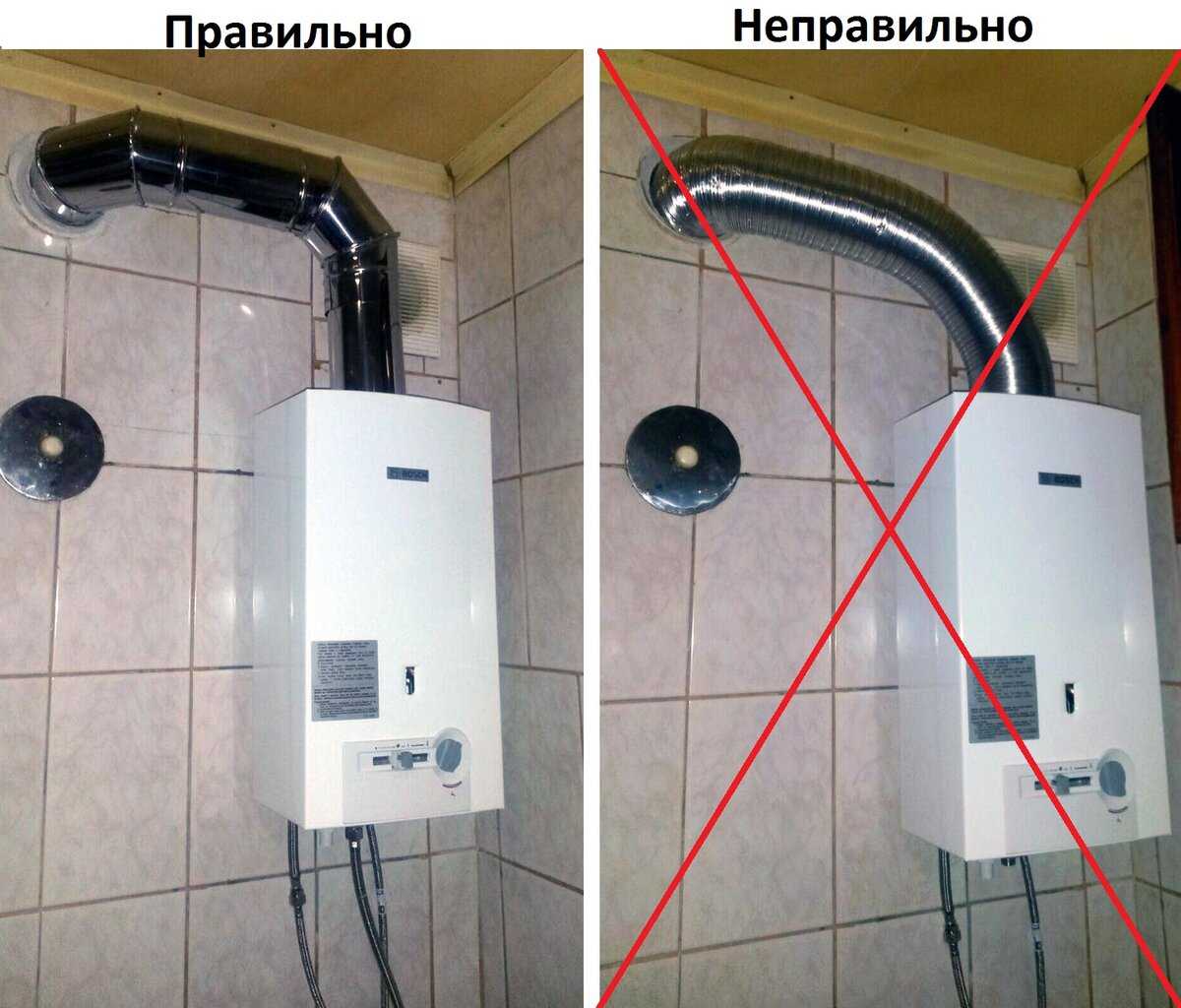

От патрубка нагревателя до входа в дымоход труба не должна поворачиваться более трех раз;
Нельзя подключать к одному отводу два устройства (например, патрубки колонки и турбированного газового котла);
Запрещено перекрывать вывод дымохода антеннами, флюгерами;
Важно соблюдать герметизацию труб при наращивании.

Есть два способа выполнить монтаж без дымохода:

1. Подготовьте трубу из стали или асбеста. В месте отвода над колонкой проделайте сквозное отверстие. Нужно подсоединить трубу к патрубку прибора и вывести наружу. Труба должна возвышаться над крышей дома на 50 см, общая высота составляет не менее 5 метров.

2. Выберите модель закрытого типа. Благодаря наличию закрытой камеры сгорания им не нужен дымоход. Горизонтальная труба выводится на улицу через отверстие в стене. Это называется коаксиальный дымоход. Внутри находятся вентилятор и две трубки. Вентилятор выталкивает продукты сгорания по одной трубе, а по другой поступает воздух для горения.

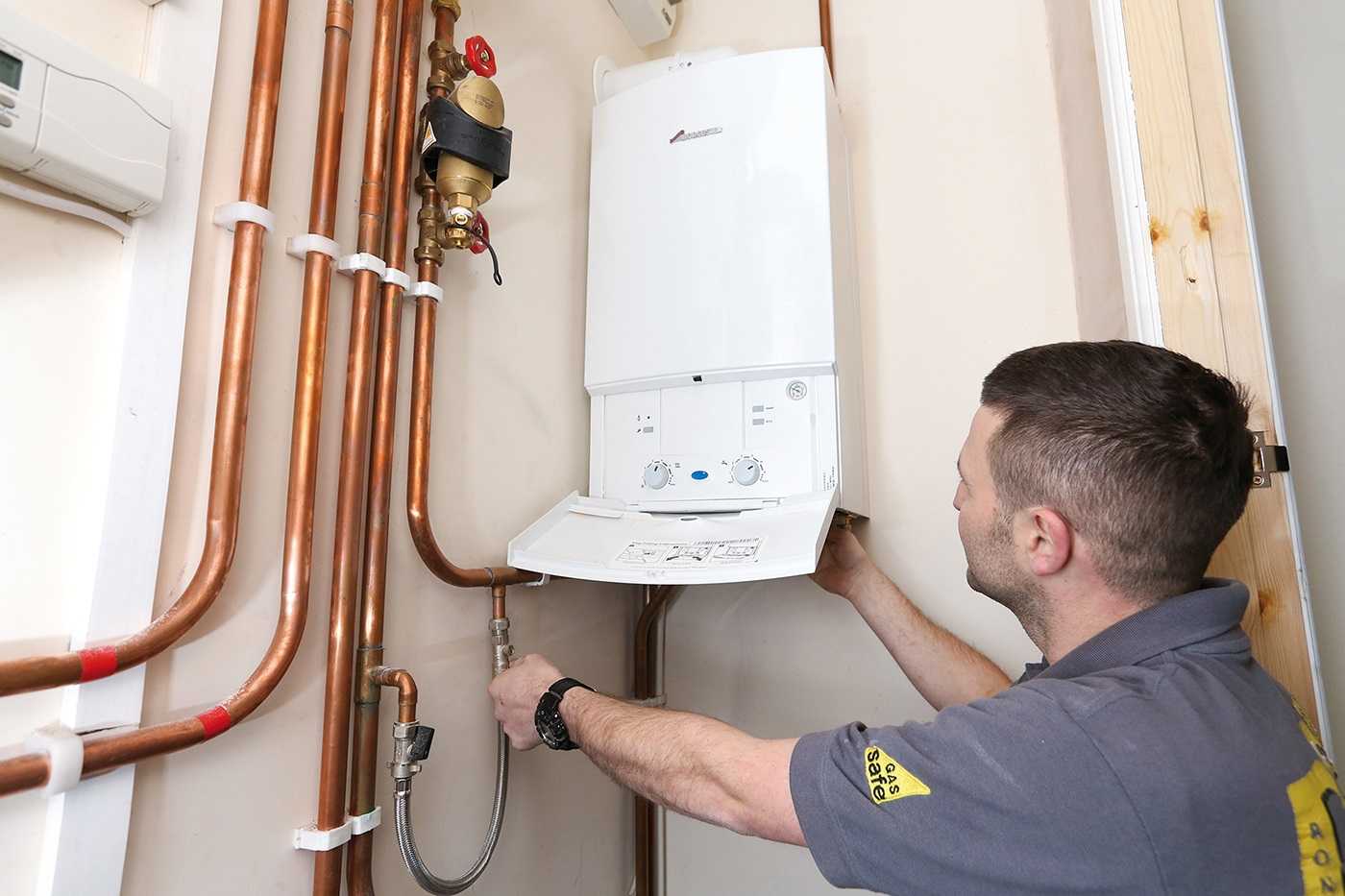

Ход работы

Документы собраны, место установки выбрано. Приступаем к монтажу:

• Просверлите два отверстия для крепления, следуя разметке;
• Закрепите колонку дюбелями или креплениями, которые идут в наборе;
• Подведите газовый шланг ко штуцеру на корпусе. Он отличается от водных патрубков по диаметру;
• Для организации водопровода от коллектора сделайте отдельный отвод на колонку. Так удастся избежать перепадов давления в системе, и напор горячей воды будет стабильным. К штуцерам подводятся гибкие шланги длиной не более 2,5 метра;

Используйте гофрированную или стальную трубу — подключите ее к патрубку корпуса и дымоотводу. Все щели изолируйте герметиком — можно использовать шпаклевку или асбест.

Подключение к газовой магистрали лучше доверить специалисту. По окончании работ можно проверить исправность техники. Откройте газовый вентиль, помажьте соединения мыльным раствором, чтобы исключить протечку. Откройте смеситель на подачу горячей воды. Если пошел горячий поток, значит, установка прошла успешно.

Мы привели порядок проведения работ. Действовать самостоятельно или обратиться к мастеру — решать вам. Во всяком случае, не забывайте об актуальном законодательстве и технике безопасности.

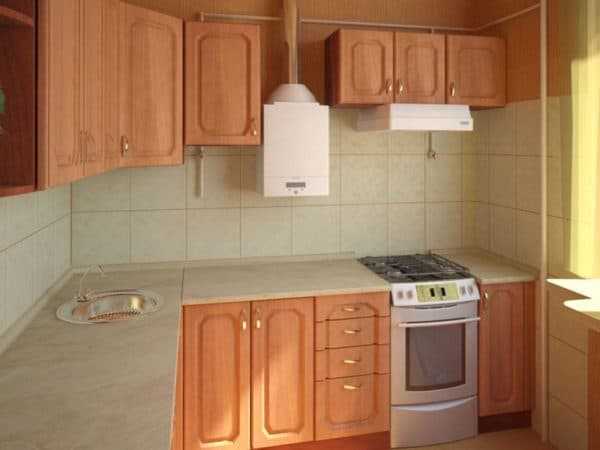

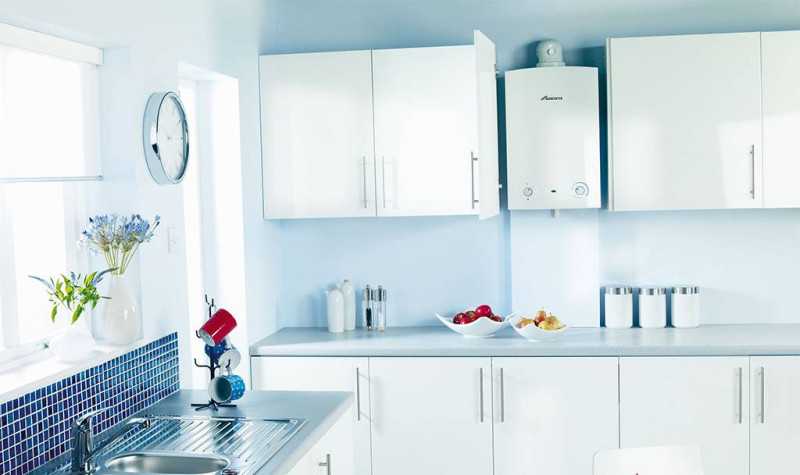

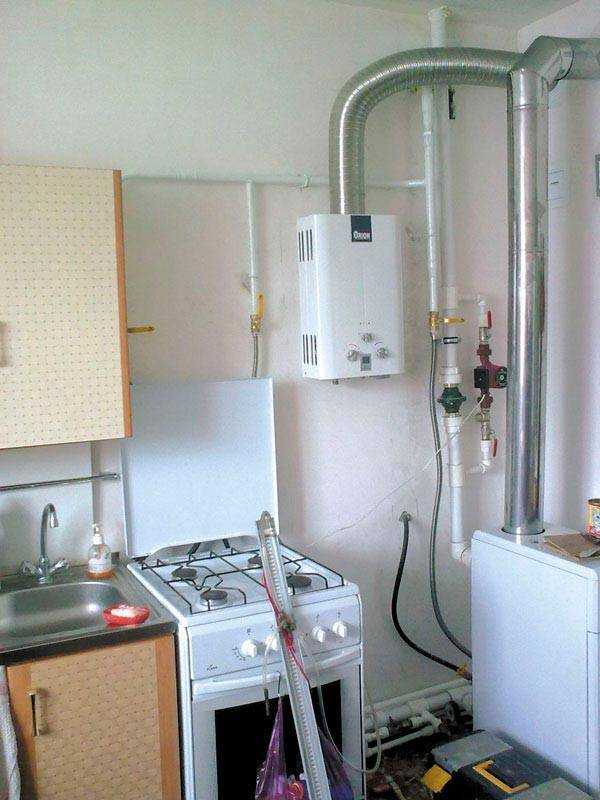

Газовая колонка на кухне

Газовая колонка все еще частый гость в наших квартирах

Колонка или проточный водонагреватель – устройство, которое за счет сгорания газа прогревает текущую воду. Газ может как поставляться по трубам, там и быть сжиженным, из баллона. Но на практике в городских квартирах используют только природный газ. Для многих старых домов колонка – единственный способ нагреть воду, ведь мощность проводки не рассчитана на применение бойлеров.

Ее не всегда можно увидеть, но газовая колонка нужна

Проточные водонагреватели часто стоят при планировке небольшой кухни в хрущевках и сталинках. Старые модели зажигаются спичками, а нагрев зависит от потока воды. Сейчас их сменили варианты с электронным управлением, автоподжигом и электронным регулированием температуры.

В частных домах и больших загородных квартирах вместо колонок используются газовые котлы. Их отличие в том, что котел имеет 2 отдельных контура – отопительный и водонагревательный. Колонка же греет только проточную воду.

Достоинства

• быстрый нагрев большого количества воды;
• компактные размеры ;
• мощность не превышает возможностей газовых линий;
• прямоточная схема. меньшие потери тепла, греет квартиру только, когда работает (летом актуально), горячая вода доступна сразу же, как только нагреватель включили;
• относительная дешевизна использования, зависящая от цены за газ.

Недостатки

• взрыво- и пожароопасность ;
• требует хорошей тяги. иначе есть риск отравиться угарным газом;
• нужен дымоход и хорошая вентиляция, что следует учитывать в дизайне маленькой хрущевке ;

Строгие требования к установке и дальнейшей эксплуатации, обусловленные потенциальной опасностью устройства.

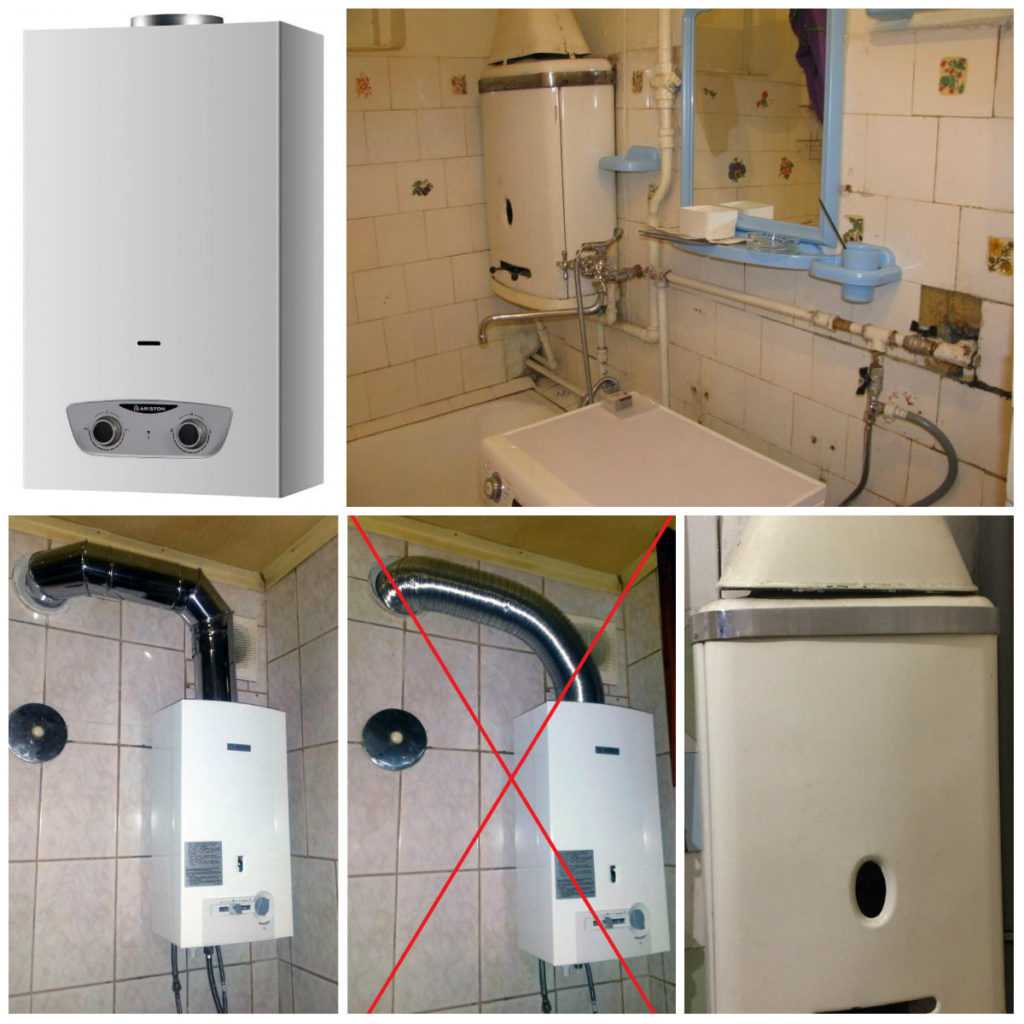

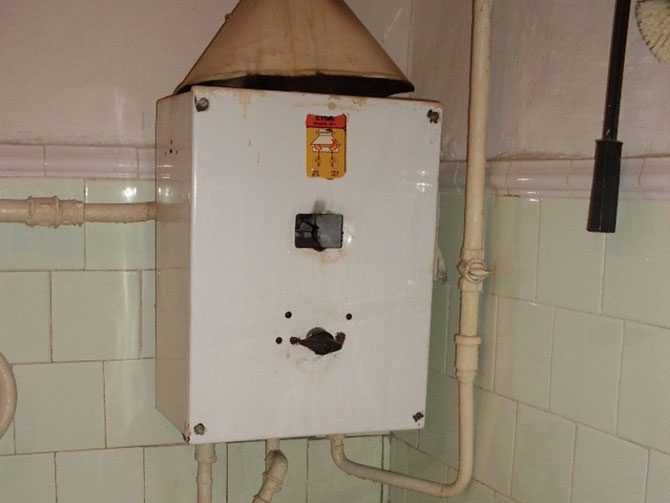

Демонтаж старой колонки

Для замены оборудования требуется произвести следующие действия:

• Перекройте все краны.
• При помощи ключа снимите гайку, которая фиксирует шланг. Во избежания повреждения газовых труб, фиксируйте ее вторым ключом.
• Отсоедините шланг от аппарата. Если состояние хорошее, можете его использовать в повторном подключении.
• Далее необходимо перекрыть кран подачи воды непосредственно к прибору. Если он не был у вас установлен, необходимо их приобрести для нового устройства и установить их.
• Отсоединитесь от дымохода.

Так и происходит процесс демонтажа, если вы осуществите его самостоятельно, вы сможете сэкономить. Его стоимость порядка 600 рублей в Туле и 570 рублей в Уфе.

Подготовка

Перед заменой или установкой новой газовой колонки подготавливается место.

Если предполагается замена, то демонтируется старая колонка. Обязательно следует проверить качество запирания вентиля на газовой трубе, чтобы избежать утечки газа. Все вентили на водопроводных трубах перекрываются.

Отсоединяются трубы от колонки и газовый гибкий шланг, демонтируется дымоход. Аккуратно снимается колонка. Часто для этого следует снять лицевую панель и после открутить крепеж.

Стена под колонкой, скорее всего, требует косметического ремонта. Старые крепления убираются, а отверстия, оставшиеся после них, заделываются раствором.

Для чистовой установки выравнивается стена по уровню. К отверстию дымохода присоединяется специальный переходник для подсоединения гибкой гофрированной трубы 110-120 мм.

• Ударная дрель или перфоратор и набор буров 8-10 мм;
• Набор креплений (саморезы с крючком, анкеры). Размер и тип креплений определяется в соответствии с требованием производителя колонки;
• Пузырьковый или лазерный уровень.

Чтобы получить доступ к креплениям колонки, снимите лицевую панель. Согласно разметке креплений газовой колонки разметьте на стене места для установки крючков или анкеров. Обязательно выверяется позиция меток по уровню. С помощью дрели или перфоратора засверливаются два (четыре) отверстия, в которые вставляются дюбеля или анкеры.

У большинства современных газовых проточных водонагревателей имеется крепежная пластина. Именно она крепится на стену, а после уже колонка с помощью защелок крепится на ней. Задача в этом случае упрощается, достаточно приложить пластину к стене, выровнять по уровню и наметить места креплений по ней.

Засверлите на нужной высоте одно отверстие и закрепите пластину, далее, выставив ее по уровню, прямо через отверстия для остального крепежа засверлите оставшиеся отверстия и завершите монтаж.

Остается закрепить колонку на своем месте. Лицевую панель пока рано крепить обратно, так что ее аккуратно отставьте в сторону так, чтобы не поцарапать и не повредить.

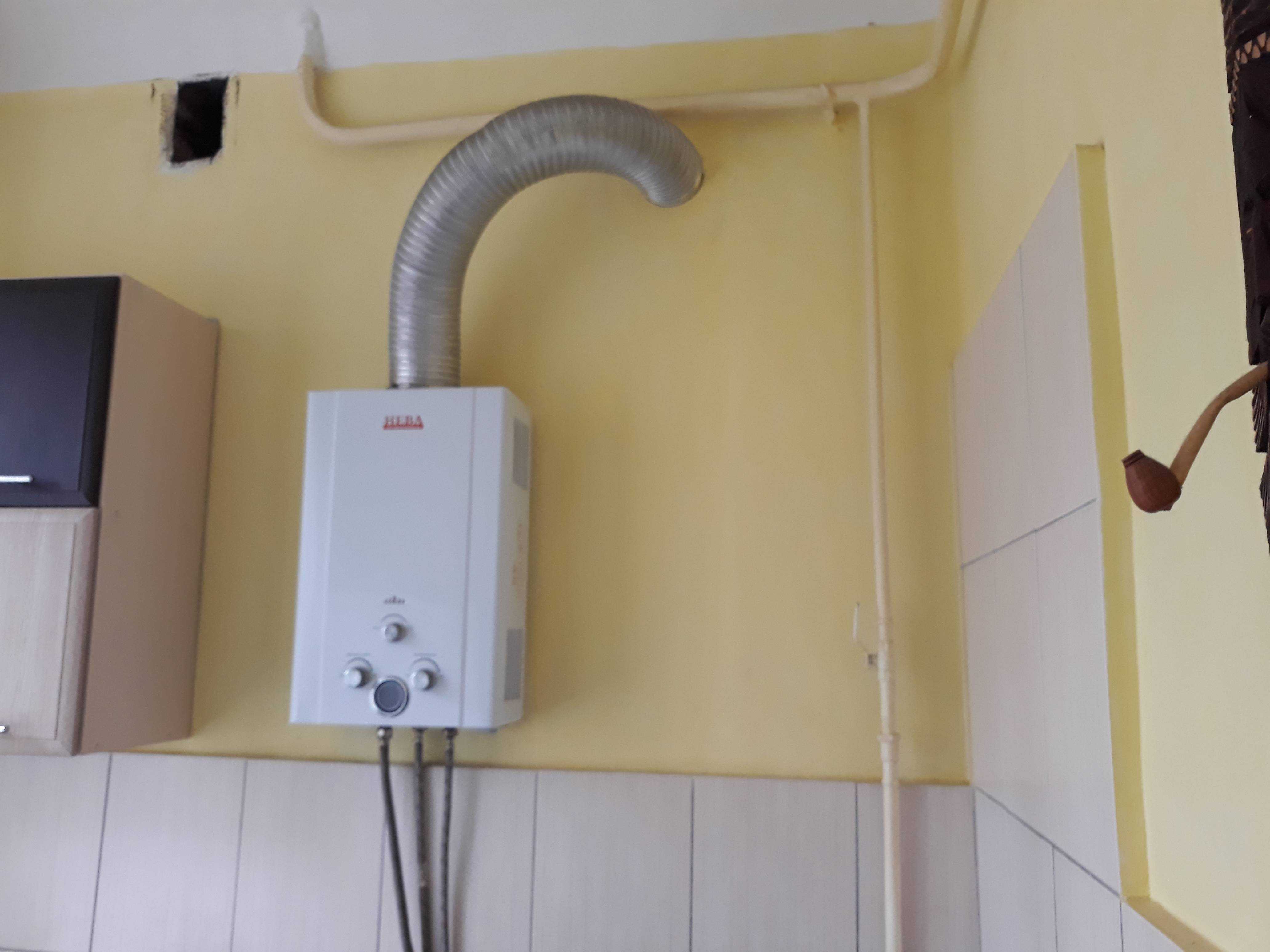

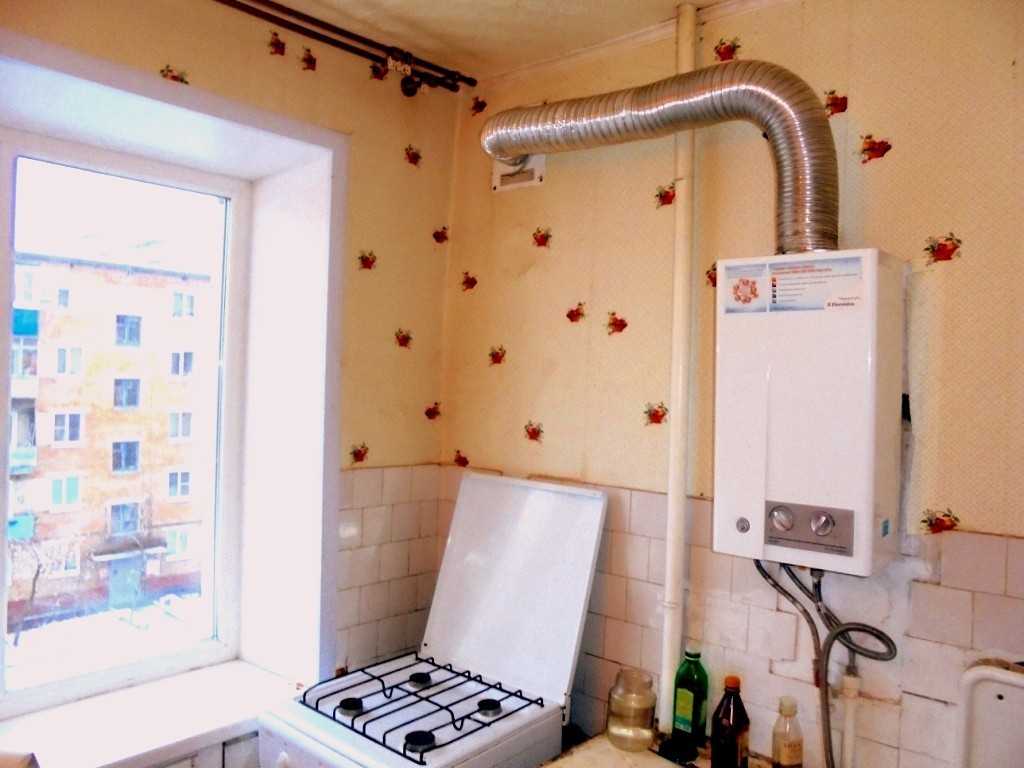

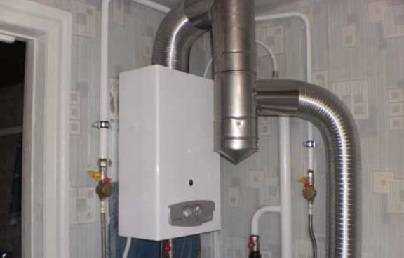

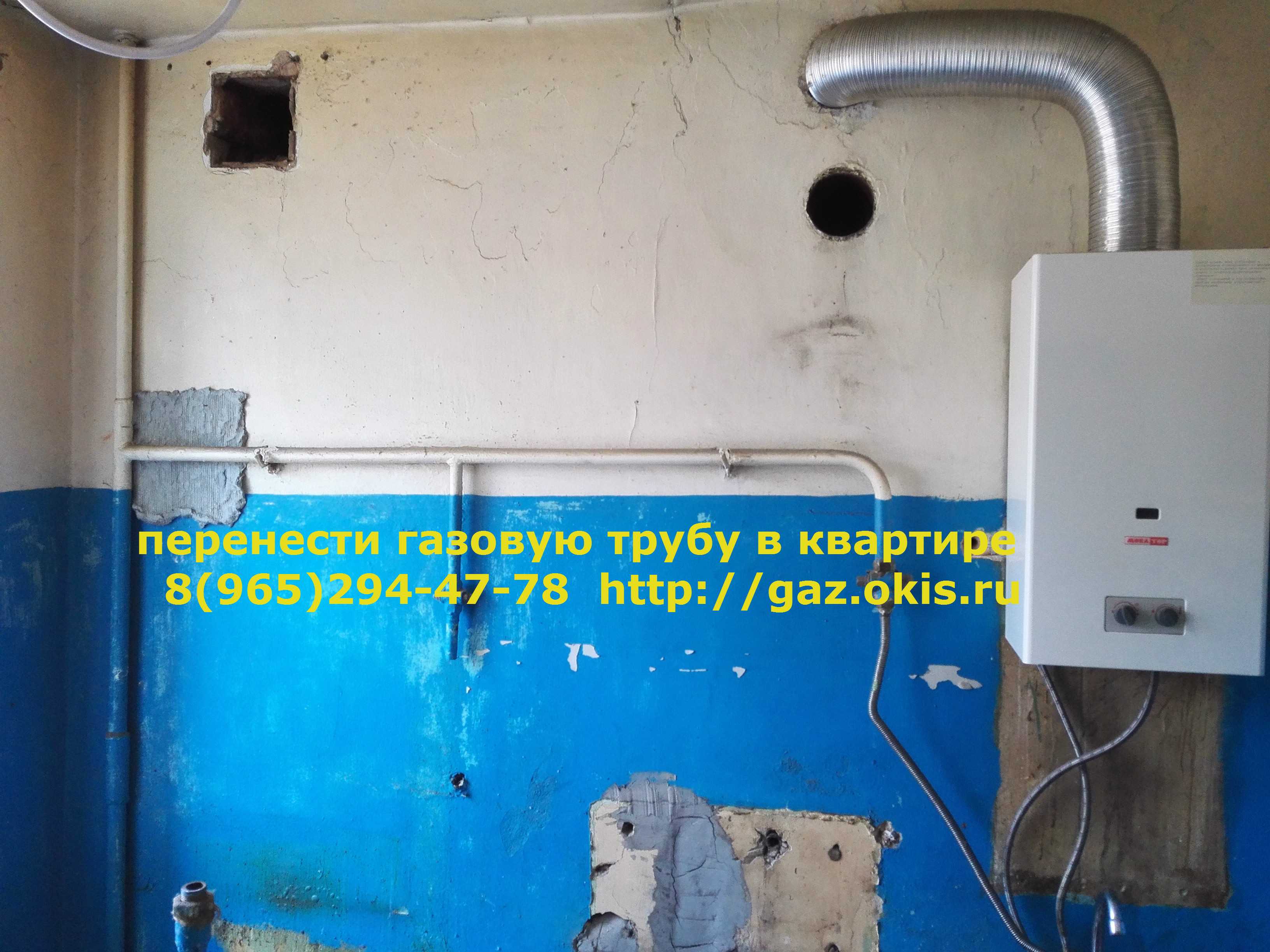

Дымоходом для колонки с атмосферной горелкой может послужить гофрированная стальная труба 110-120 мм, уложенная от вывода колонки к входу общего дымохода. Труба должна плотно прилегать к раструбам, если это не так, то дополнительно обожмите ее металлическим хомутом.

Для колонок с закрытой камерой сгорания сориентируйте в нужную сторону вывод внутри колонки и проложите коаксиальный дымоход к ближайшей стене, контактирующей с улицей. Максимальная допустимая длина указывается в инструкции.

Стена проходится перфоратором, после чего вставляют дымоход. Зазор между трубой и стеной запенивается или закладывается негорючим утеплителем, например базальтовой ватой.

Можно ли осуществить монтаж колонки своими руками?

Конечно же, вы можете некоторые работы осуществить самостоятельно, это может быть демонтаж старого устройства или монтаж нового, но не подключение к газу. Это должны делать специалисты, имеющие соответствующую квалификацию, так как несоблюдение всех инструкций и правил при подключении оборудования может привести к аварии и жертвам.

При несанкционированном подключении к магистрали и пользовании газом без официального разрешения в муниципальной квартире или в частном доме на собственника налагается административный штраф размером 10000-15000 рублей.

Инструменты которые потребуются для работы:

• Дрель.
• Разводной ключ.
• Ключ рожковый 27-30, 32-36.
• Фум-лента для уплотнения соединений, герметик, паклю.
• Трубы для воды либо шланги, точный размер будет указан в инструкции к прибору.
• Металлопластиковые трубы.
• Шланг для газа.
• Клипсы для крепежа.
• Краны.
• Фитинги.
• Инструмент для резки труб, и инструмент для их спайки.
• Фильтры (магнитный, солевой), так как от качества поступающей воды зависит срок службы аппарата.
• Дюбеля для крепления агрегата на стену.
• Кран Маевского.
• Гофрированная труба. Её диаметр должен быть равен диаметру входящего отверстия котла. Можно узнать параметры в инструкции к устройству. Например для Bosсh WR 10-2 Р ее диаметр составляет 110 мм., Нева 4511 тоже 110 мм., Астра ВПГ 8910 диаметр 120 мм.
• Розетка дымохода.

Также рекомендуем посмотреть это видео, рассказывающее про опасность самовольной установки газового оборудования:

https://youtube.com/watch?v=DJayJepOVh0

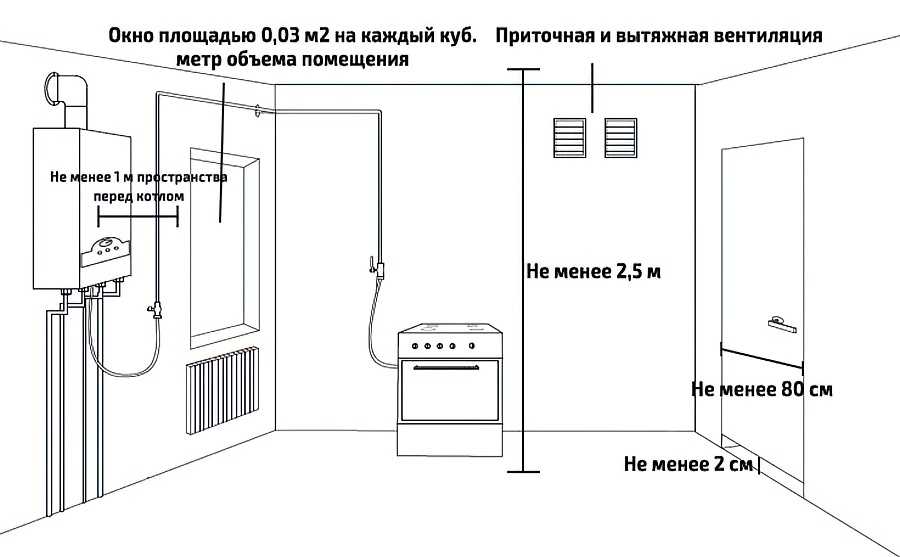

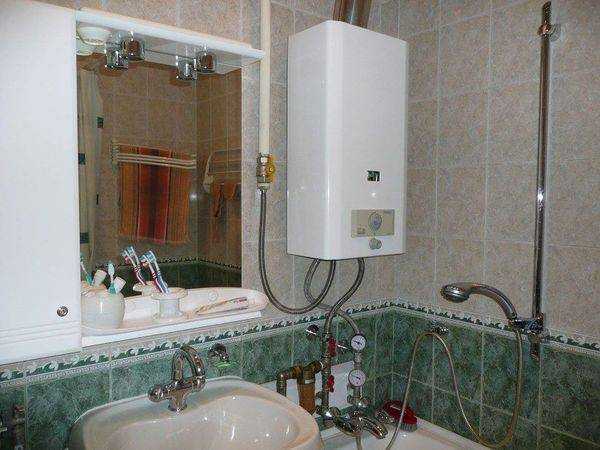

Куда разрешается устанавливать колонку

Квартира, куда планируется установить водонагреватель, должна соответствовать определенным требованиям. Требования к помещению:

• нежилая комната должна иметь потолки высотой от 2 м;
• минимальная кубатура 7,5 куб. м.;
• остекленное окно должно быть оснащено створкой для проветривания — это позволит избежать негативных последствий.

Стандартная кухня большинства многоквартирных домов соответствует перечисленным нормам. Важным условием является установка двери при ее отсутствии. Дополнительно рекомендуется установить анализатор газа. Газовый анализатор обеспечивает контроль за работой оборудования. Сигнал срабатывает при превышении концентрации газа в помещении.

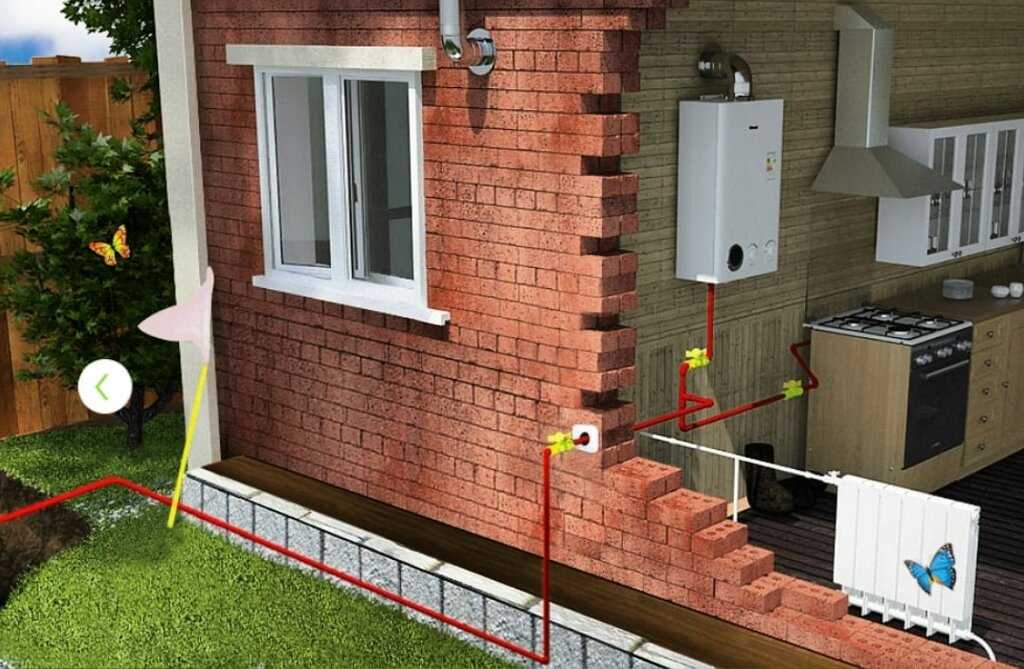

2 Какие требования для установки газовых колонок в частный дом

Обязательное условие для любого потенциального пользователя водонагревателя – знать какие требования для газовой колонии в частном доме.

Прежде всего необходимо знать снип газовые колонки для частного дома, который устанавливает требования к помещению, в котором планируется установка водонагревателя: минимальная площадь – 15 квадратных метров, высота потолка – минимум 2 метра,наличие окна – не менее 0,5 м 2 , наличие вентиляции (либо установлена вытяжка для газовой колонки в частном доме), напор воды – от 0, 1 атм., стена под газовой колонкой должна быть выполнена из кирпича либо бетона, в противном случаи необходима изоляция специальным картонном из базальта.

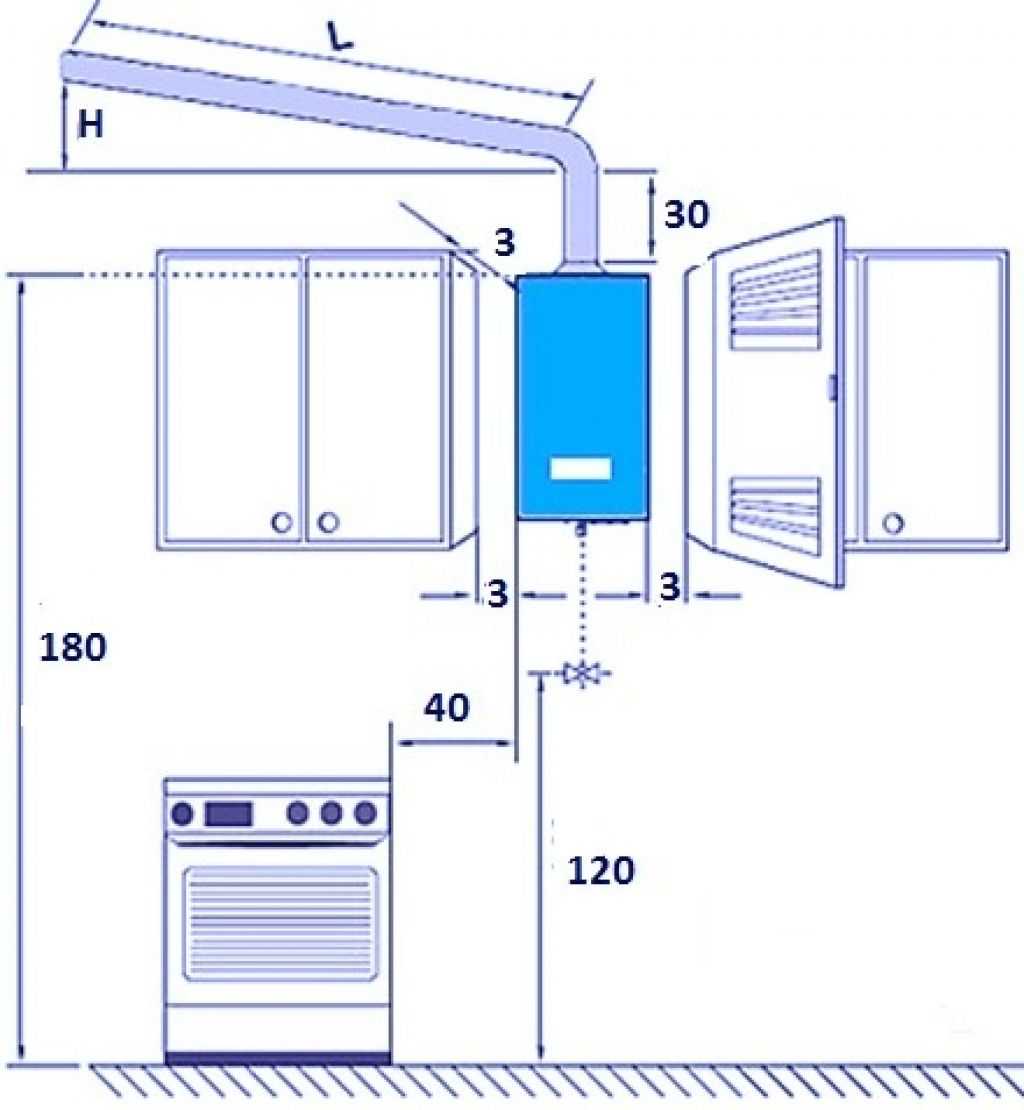

Кроме этого, нормы установки газовой колонки в частном доме обязуют соблюдать следующие параметры:

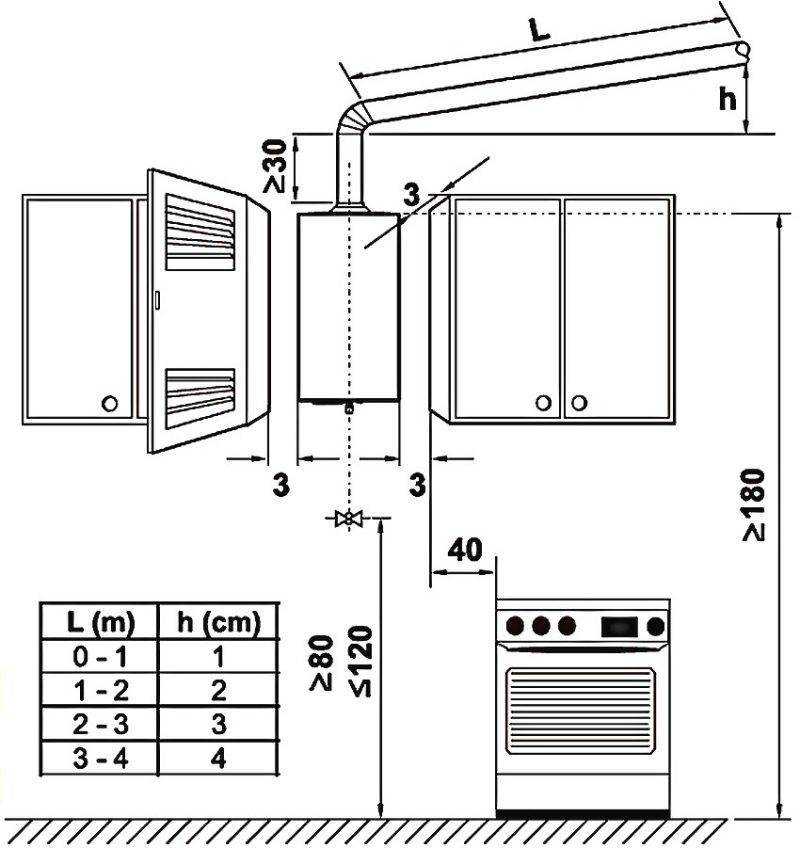

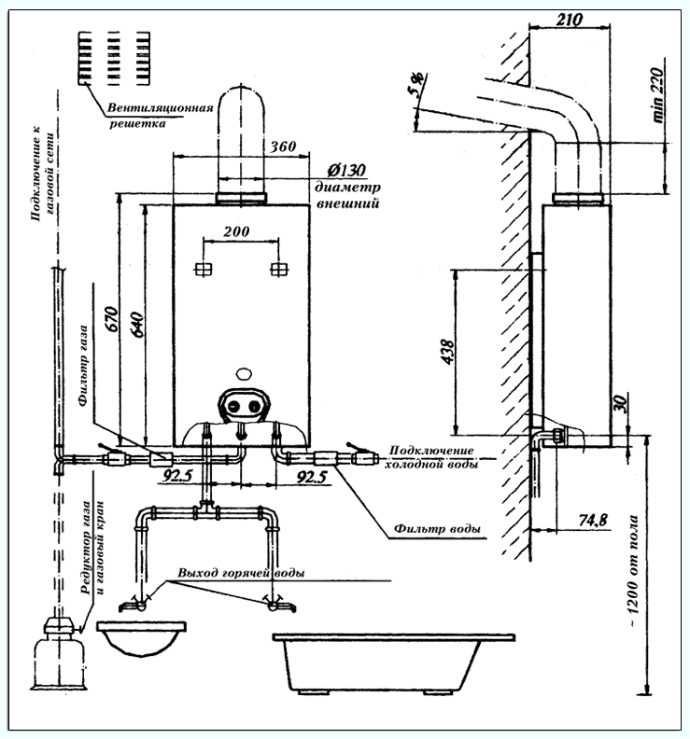

1. Перед фронтальной панелью газовой колонки должен быть запас в 60 см;
2. Расстояние от водонагревателя к газовой плите – минимум 20 см;
3. Запорный кран монтируется еще до установки колонки.

Правила установки газовой колонки в частном доме регламентируют и процедуру легализации установки газовой колонки. Для получения разрешения на монтаж водонагревателя следует получить проект своего дома и произвести проверку о состоянии дымохода (после чего вы получаете акт), далее правообладатель частного дома составляет заявление на переоборудование своего жилища.

Так же вам пригодится тех паспорт колонки, либо ее модель (если последняя еще не приобретена). После этого, вы можете обращаться в ГОРГАЗ, для осуществления врезки.

Следует знать тонкости при каждом этапе установки газовой колонки в частном доме. Это понадобится как при частичном монтаже своими руками, так и для расчета всех нюансов работы. Опытные специалисты делятся следующими советами:

• Если вы решили замаскировать газовую колонку в шкаф-обманку – это возможно. Но следует знать о том, что у такого шкафа не должно быть дна, а боковые стены должны иметь качественную изоляцию;
• Если вы колеблетесь в выборе между установкой трубы для дымохода, делайте выбор в пользу гофры из многослойного алюминия. Такая труба отлично подойдет для частного дома, так как она легко монтируется, достаточно надежная и недорогостоящая, а внутри имеет стальные трубы, которые предотвращают провисания;
• Если вы планируете монтировать газовую колонку вместо старой, которая пришла в непригодность то лучше всего не меняйте место монтажа. Так вы сэкономите время и часть денег;
• Помните, что при самовольной врезке в газопровод и подключении газовой колонки вам светит административная ответственность, в виде штрафа.

Обращая внимания на отзывы покупателей, часто встречается проблема, когда замерзает газовая колонка в частном доме

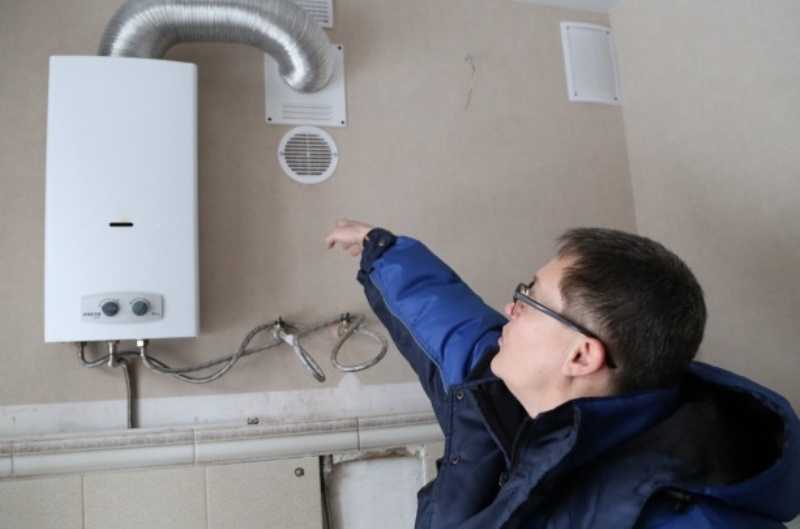

Мастера советуют прежде всего обратить внимание на тягу в дымоходе

Чаще всего неполадка в виде обратной тяге и служит причиной выхода из строя водонагревателя. Сбор конденсата газовой колонки в частном доме может появится если в системе не установлен зольник, а уже с него выводить слив конденсата.В противном случаи, данная проблема будет встречаться каждый зимний сезон.

2.2 Устанавливаем колонку в частный дом — видео

2016-09-27

Юлия Чижикова

Наличие такой установки в жилом помещении — надежный, популярный, экономный вариант получения горячей воды нужного объема при централизованной подаче газа или из баллона.

Кроме специфической информации на сайте, также можно изучить конкретные проблемы по других людей по этой теме, уже купивших газовую колонку или проточный водонагреватель и таким образом избежать их. Регулярно пополняющийся список таких проблем и их решение вы найдете .

Это самый малозатратный по времени и средствам вариант. При замене нет необходимости получения проекта. Прежде, чем начинать работы по замене старого водонагревателя, необходимо у ЖЭКа получить заверенные копии схем, план монтажа газовой, водной, дымовой систем. На плане газоснабжения обязательно обозначается место расположения, технические параметры устройства.

После того, как получены документы, вы должны написать заявление Горгазу с просьбой разрешения замены старого оборудования новым, с сохранением ее прежнего месторасположения, заявление о разрешении проведения работ на газовых и водных коммуникациях в вашем жилище.

Этапы монтажа газовой колонки

После проведения подготовительных процедур от получения разрешений до выполнения условий следует приступать к монтажу нагревателя. Этапы:

• снять лицевую панель;
• установить расположение анкеров по разметке, проверить по уровню, вкрутить в просверленные отверстия крепления;
• зафиксировать пластину, выровнять, закрепить на пластине прибор;
• проложить гофротрубу до дымохода;
• вставить дымоход в предварительно подготовленное отверстие в стене;
• запенить свободное пространство.

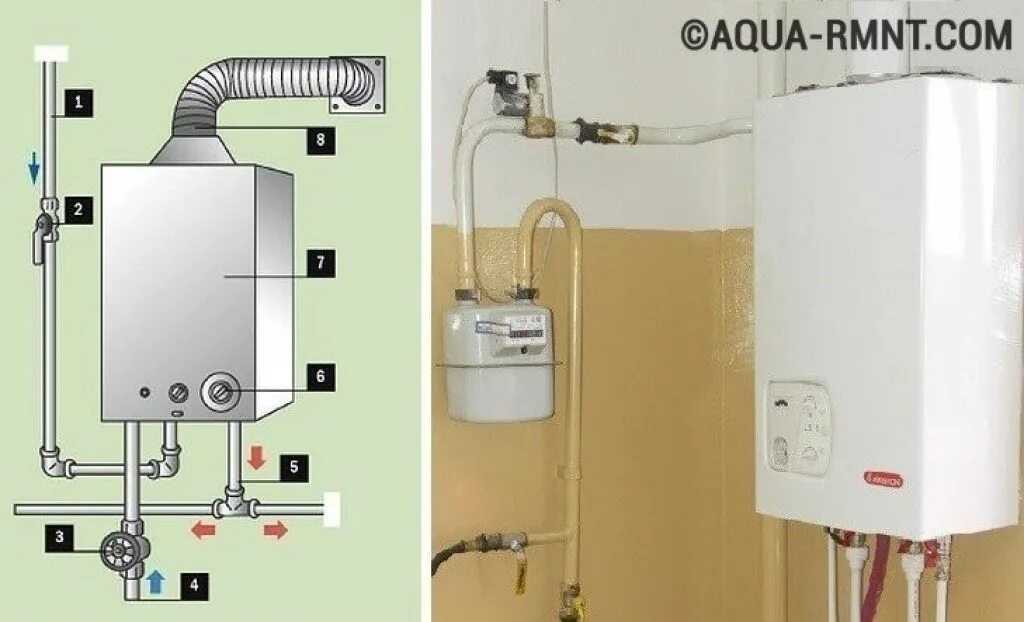

Подключение воды

Труба ХВС монтируется к водонагревателю. Разводка горячей трубы проводится ко всем источникам забора воды, установленным на объекте (краны в ванной, на кухне), При монтаже рекомендуется использовать американку. По линиям обеих труб водоснабжения размещаются шаровые вентили. Монтаж фильтров поможет защитить трубопровод от преждевременного износа. На расстоянии до 30 см необходимо соединить нагреватель гибким шлангом/медной трубкой, после чего следует подсоединить напрямую трубы.

Контроль герметичности

После монтажа колонки проводится проверка утечек. В этих целях используется газовый анализатор, который продается в интернете. При его отсутствии рекомендуется использовать старый способ. В емкость необходимо поместить мыльную воду подготовит кисть. Нанести мыльный раствор на участки соединения труб. Наличие пузырьков свидетельствует об утечках газа. После их обнаружения обязательно проводятся работы по устранению протечек. При проверке оборудования запрещено использовать огонь. Газовая техника нуждается в регулярном осмотре и обслуживании. Чистка может быть проведена самостоятельно. Второй вариант — обращение к профессиональным специалистам.

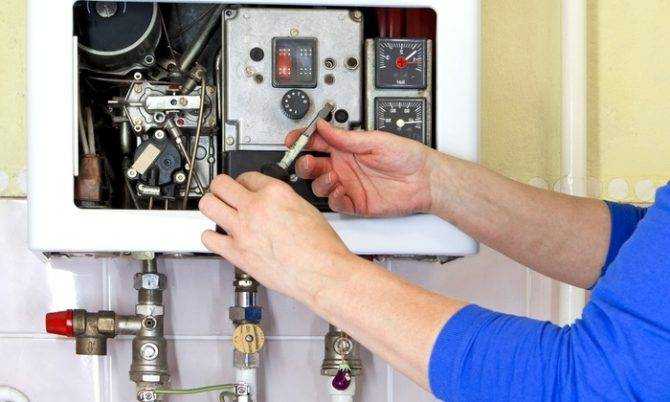

Пусконаладочные работы

Настройка прибора проводится при помощи манометра. Пуск и наладка водонагревателя предполагают подключение нагревателя с целью тестирования на протяжении определенного периода времени. Для этого необходимо установить батарейку в отсек пьезоподжига, повернуть вентиль горячей воды, установить необходимую температуру.

Установка газовой колонки – технология, нормы и требования по подключению для домов и квартир

Лучшим вариантом при регулярных прорывах, или же совершении профилактики, связанной с горячими трубопроводами считается газовая колонка.

Если рассчитать финансовую сторону вопроса, тогда этот вариант окажется выгодным. Ведь тарифы на газ ниже, чем за горячую воду.

Выбор

Важно учитывать целый ряд технических характеристик изделия. Это надежный производитель, который зарекомендовал себя на рынке с лучшей стороны. Комплектация должна быть качественной, такой же как и сборка

Комплектация должна быть качественной, такой же как и сборка.

Важно! Следует выбирать лишь у проверенных производителей соответственное оборудование. Обязательное условие – это соответствие нормам сертификатов. Необходимо иметь гарантийный термин

При отсутствии этого, последствия могут оказаться плачевными. Весомое значение имеет безопасность, при отсутствии подтверждающих документов, риск для всех членов семьи достаточно велик

Необходимо иметь гарантийный термин. При отсутствии этого, последствия могут оказаться плачевными. Весомое значение имеет безопасность, при отсутствии подтверждающих документов, риск для всех членов семьи достаточно велик.

Характеристики

Перед тем как провести установку газовой колонки в доме и квартире следует опираться на некоторые характеристики технического характера. Это касается мощности. Имеет весомое значение принцип регулирования показателя мощности. В этом случае лучше отдавать предпочтение автоматическому прибору.

Постепенно ручной способ теряет былую популярность. Сейчас пользуются электронным механизмом, при котором робота осуществляется с помощью гальванического компонента. Этот элемент увеличивает стоимость прибора, но и усовершенствует пользование им.

Лучше всего отдавать предпочтение закрытому турбированному типу отвода продуктов сгорания. Выбор атмосферного аппарата оправдан лишь в том случае, если частный дом, например, оборудован с помощью собственного дымохода.

В качестве дополнительных функциональных возможностей выступает датчик тяги, термопара, а также присутствие гидравлического клапана, который минимизирует перегрев прибора. Все эти возможности являются своеобразным уровнем безопасности.

Рекомендации

Нет надобности, применять особые знания или усилия во время, как видно фото, установки газовой колонки. Временные затраты, сложности состоят в другом. Это сбор соответствующей нормам документации.

Чтобы избежать негативных последствий, следует знать что нужно для установки газовых колонок. Стоит предварительно спроектировать местонахождение прибора. Следует заверить план, выполнять работы, что соответствуют нормам технадзора, пожарной службой, ГорГаза, а также Горадминистрации.

Требования к установке

Во время рабочего процесса следует ознакомиться с основными требованиями для правильной установки прибора.

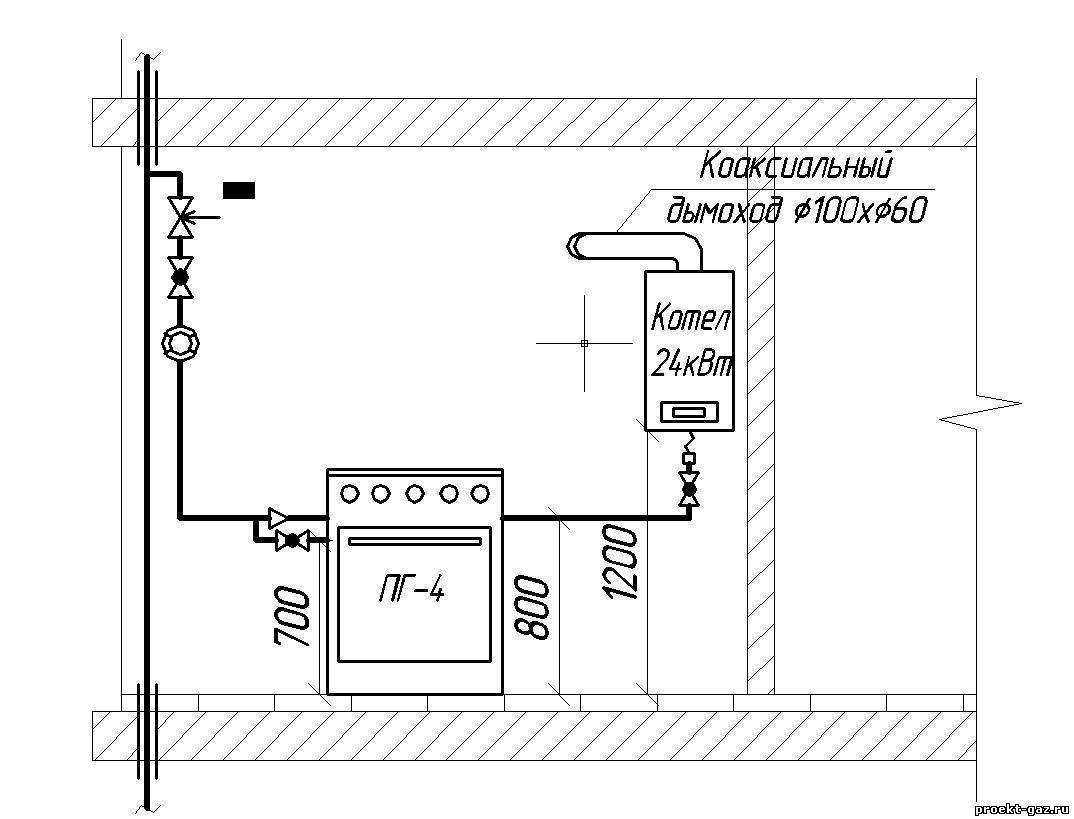

Необходимо взять план газопровода, дымохода, водопровода. Для этого необходимо обратиться в ЖЭК.

Следует выполнить планировку установки прибора, учитывая основные нормативы. Лучше всего в этом случае обратиться за помощью к специалисту из ГорГаза. Это поможет минимизировать риск возникновения на этой почве конфликтных ситуаций. Благодаря этому проще получить соответственные документы.

Следует указать технические возможности прибора в проекте. После этого ЖЭК проверяет указанные вами данные. После этого необходимо подать заявление в данную службу для разрешения установки, добавить к этому необходимый план.

Затем необходимо заявление на разрешение ремонта, затем замену трубопроводов. Затем, для соблюдения всех норм и разрешений для установки газовых колонок необходимо подать заявление для проверки технического состояния вашего дымохода.

Подается обращение в организацию, что занимается контролем каналов вентиляции, а также непосредственно дымохода. Следует обратиться в Горадминистрацию для получения разрешения перепланировки коммуникаций.

В том случае, если вы меняете расположение колонки, сбор документации, что соответствует необходимым нормам, усугубляется. Эта процедура займет намного больше времени, чем замена старого оборудования.

Документы

При невыполнении всех норм, вы получаете штрафы за незаконную установку газовой колонки. Чтобы этого избежать, необходимо собрать ряд документов, подготовиться должным образом:

• необходимо иметь с собой технический паспорт прибора;
• обязательным является наличие заявления на переустройство. Данное обращение должно быть заверенным Горадминистрацией;
• следует иметь с собой утвержденный проект на установку прибора;
• необходимо иметь заверенный акт, что подтверждает соответствующее состояние вашего дымохода.

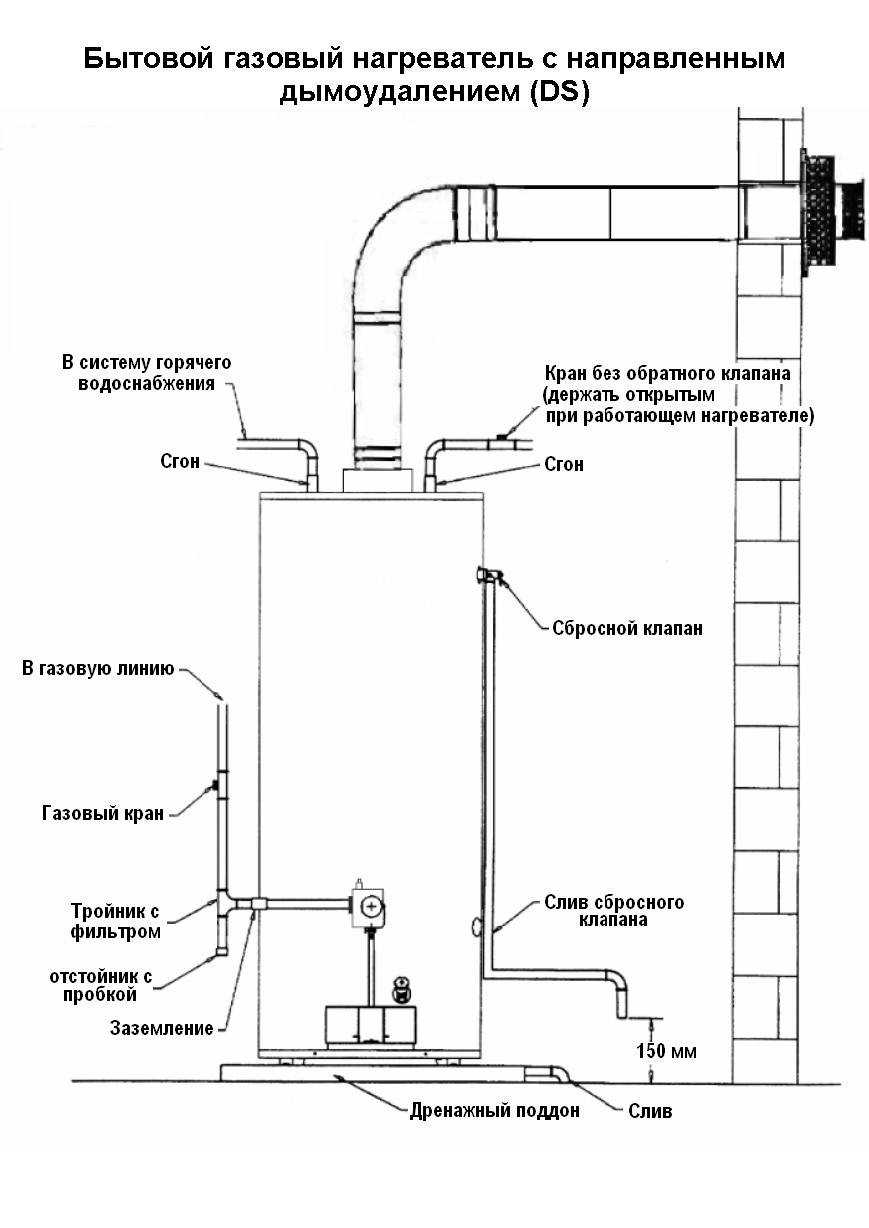

Накопительный

Водонагреватели газовые накопительные, хорошо справятся с нагревом воды для любых нужд. Количество нагретой воды зависит от конструкции водонагревателя. Такие водогреи бывают: горизонтальные, плоские, напольные. Таким образом, вы можете выбрать любой, который впишется в габариты и интерьер квартиры

Также важно при выборе такого прибора учесть способы притока воздуха:

• Принудительная тяга – приборы подключаются к дымоходу, выведенному на улицу.
• Естественная тяга – нуждаются в постоянной подаче воздуха и подключения к общему дымоходу.

Специальной электрической подводки к такому водонагревателю не надо, но зато необходим дымоход.

Краткая инструкция по установке газовой колонки

Данную информацию не стоит рассматривать как руководство к действию. Производить замену колонки своими руками, так же как и работы с любой газовой техникой запрещено не только по закону, но и по здравому смыслу: такая «самодеятельность» в многоквартирном доме может привести к плачевным последствиям.

Для работы используют:

• сертифицированную газовую колонку;
• ПВХ водяную трубу;
• фитинги типа «американка»;
• труборезы;
• паяльник;
• металлопластиковую трубу для подвода газа;
• фитинги для металлопластика;
• газовые краны;
• солевой и магнитный фильтр;
• кран Маевского;
• обычный водопроводный кран;
• соразмерные гаечные ключи;
• дрель;
• а также дюбели и саморезы.

Ход работ и основные требования к ним:

Выбор места установки колонки должен основываться на возможности обустройства вытяжки по всем правилам и нормативам, удобства расположения колонки, а также на возможности подвода коммуникаций.

Объем помещения, в котором будет установлена колонка, должен составлять от 8 м³ и больше.

Колонки устанавливают только на несгораемых стенах. В другом случае трудносгораемую поверхность облицовывают оцинкованным листом от 0,8 до 1 мм толщиной, предварительно закрепив на стене лист базальтового теплоизоляционного картона от 3 до 5 мм в толщину.

ВАЖНО! На деревянных стенах установка колонок запрещена!

Колонку навешивают на стену, учитывая, что высота установки может быть произвольной, однако не перечить правилам установки воздухоотвода. От боковой панели колонки до стены должно быть не менее 15 см, а перед лицевой панелью колонки должно быть оставлено пространство не меньше чем на 60 см.

По месту установки колонки отмечают точки крепежа, затем просверлив их дрелью. Колонку крепят на саморезы.

Нормативы установки соединения колонки и системы подачи воды предусматривают использование металлических труб или гибких шлангов, внутренний диаметр которых равен не менее 13 мм. При этом длина шланга или трубы должна быть не более 2,5 м (аналогичные параметры должны быть соблюдены и при обустройстве подключения к системе газоснабжения).

Монтаж газового соединения с колонкой должен производиться только при установленном запорном кране.

Перед установкой дымоотвода проверяют тягу. В нормальных условиях она должна составлять примерно 1,96-29,40 Па (в зависимости от типа помещения).

Газоотводящая труба должна имеет не менее 110 мм в диаметре, при этом её длина не может превышать 2 м, но и не может быть меньше 300 мм. Уклон газоотводящей трубы должен быть не менее 2° вверх.

ВАЖНО! Самостоятельно осуществлять первый пуск воды по колонке также запрещено. Все работы, касающиеся тестирования системы, установки новой колонки или демонтажа старой должны производиться только квалифицированными представителями ГОРГАЗа. Схема установки колонки должна идти в комплекте с товаром

Схема установки колонки должна идти в комплекте с товаром

Там же приведены и советы производителя по установке данного прибора

Схема установки колонки должна идти в комплекте с товаром. Там же приведены и советы производителя по установке данного прибора.

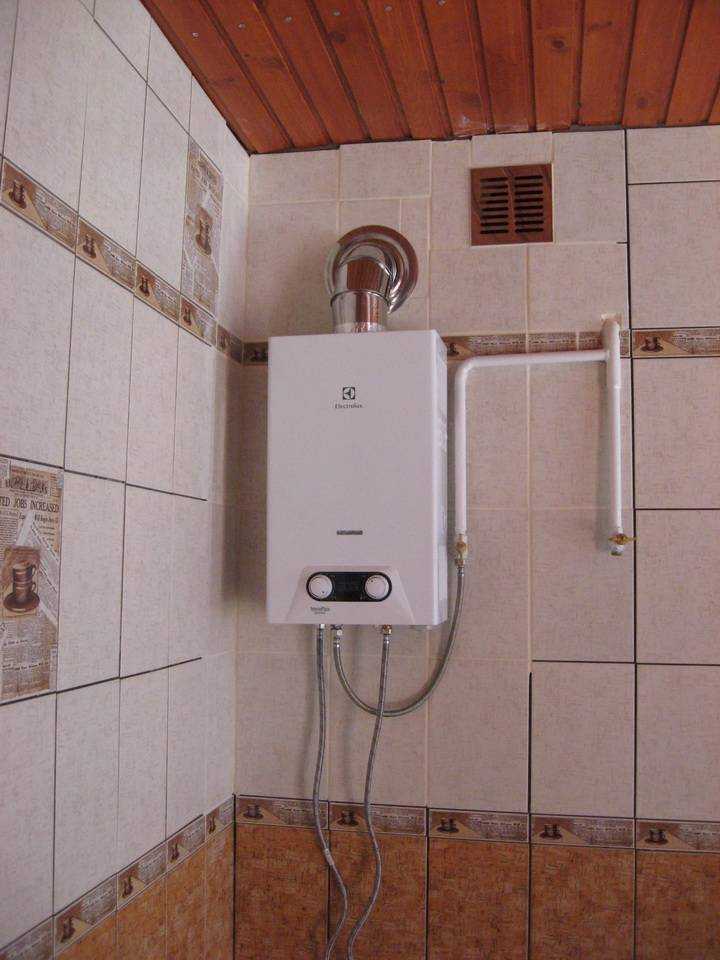

Для установки колонок подходят только кухни и нежилые помещения, предназначенные для размещения данных отопительных приборов.

Однако в ванной комнате правила установки монтировать колонку запрещают, т.к. это помещение не соответствует основным требованиям (см. СНиП 2.04.08-87 ГАЗОСНАБЖЕНИЕ).

В ранее действовавших нормативных документах установка колонок в ванных была разрешена. Но после смены законодательства может идти речь разве что о переносе колонки из ванной комнаты в кухню или любое другое нежилое помещение при необходимости заменить прибор новым.

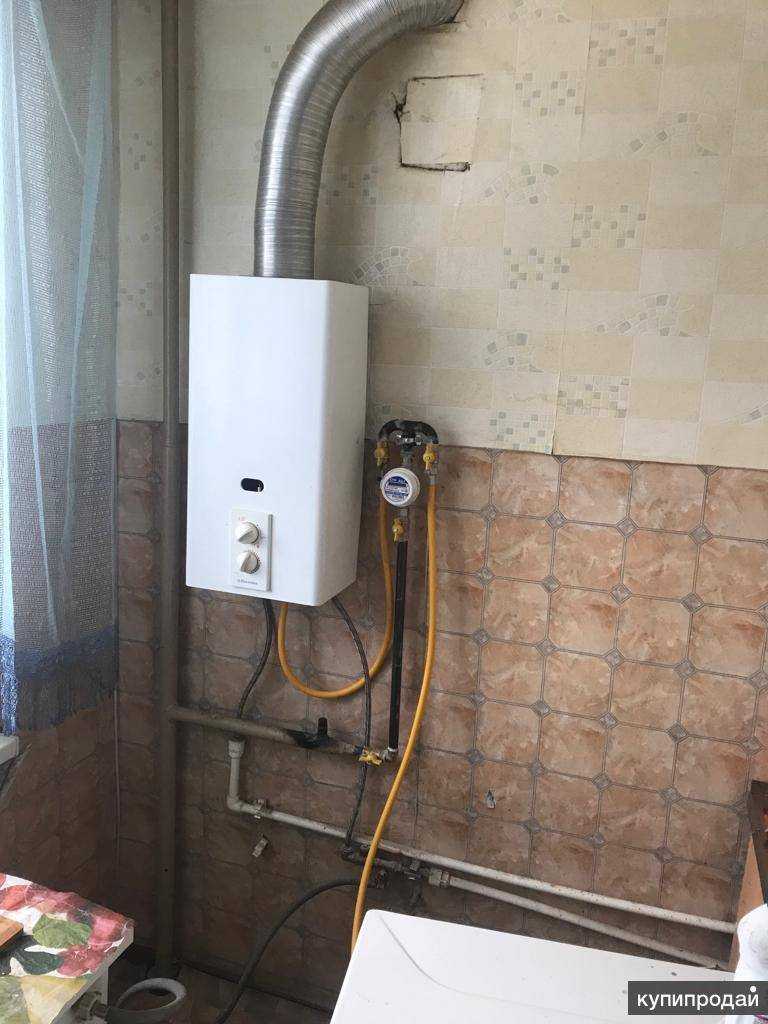

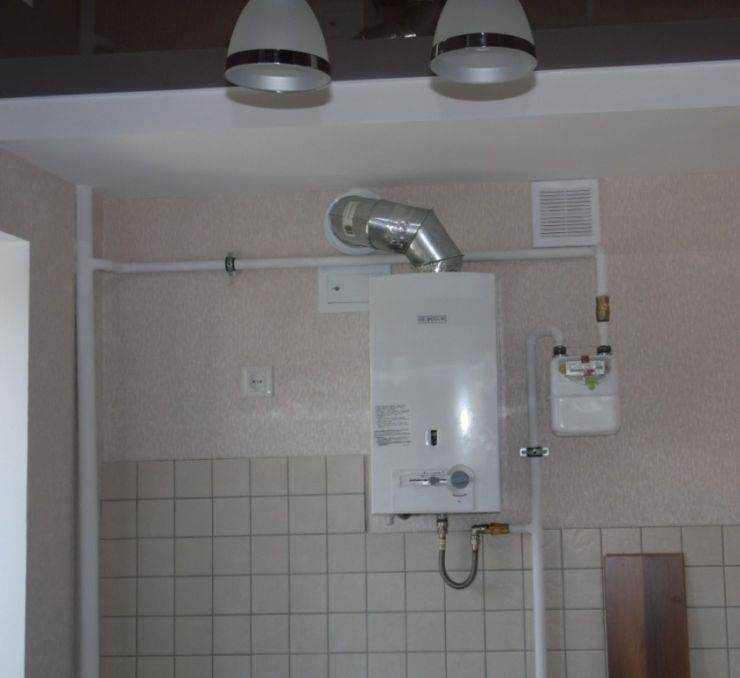

Рисунок 4 — Схема установки газовой колонки

Требования к установке колонок также позволяют рассматривать каждый отдельный случай: например, в частном доме, не принадлежащем к типовым постройкам, может быть предусмотрен монтаж колонки в широком коридоре или помещении без окон, но имеющем выход, однако, к просторной комнате с форточкой.

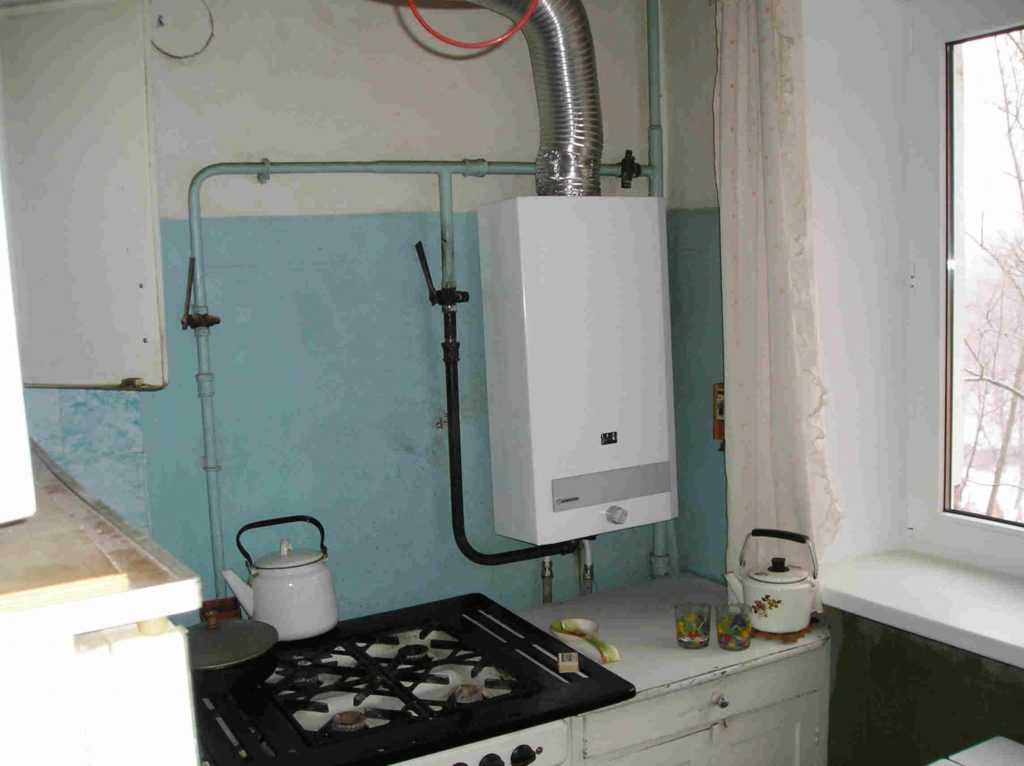

Рисунок 5 — Проверка тяги перед установкой газовой колонки

Демонтаж старого агрегата

Перед тем, как поменять газовую колонку на новую, необходимо снять устаревший или сломанный агрегат со стены:

1. Начинать следует с отключения подачи газа на устройство, перекрыв соответствующий вентиль. После этого, воспользовавшись рожковым или разводным ключом, открутите гайку на трубе или шланге, через которые газ подводится к аппарату. Если гайку на трубе легко открутить не удается, по причине того, что она долгое время закрашивалась краской, то следует воспользоваться специальным растворителем для ее снятия. После этого требуется одним разводным ключом удерживать газовую трубу, а другим – отворачивать гайку.
2. Следующий шаг – это отсоединение аппарата от водопровода. Если, возле установленного ранее агрегата, не было установлено крана для перекрытия воды, то ее придется перекрыть основным краном во всей квартире. Но перед тем, как подключить воду к новой колонке, не забудьте установить 2 крана (один на входе в агрегат, а другой – на выходной трубе). Это в дальнейшем значительно облегчит обслуживание водогрейки.
3. На следующем этапе потребуется снять трубу, соединяющую колонку с дымоходом, и открутить все крепления, удерживающие устройство на стене.

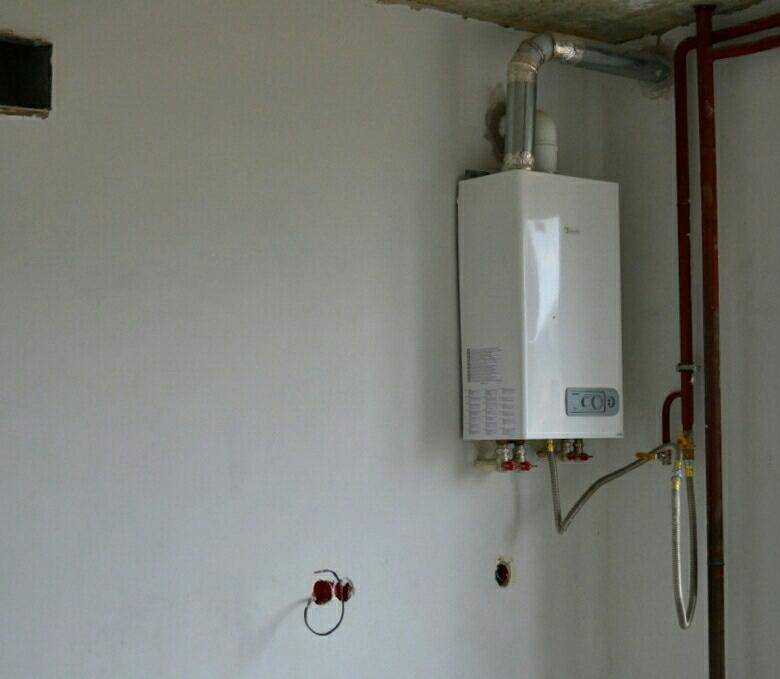

Подключение воды

Теперь подводится труба с холодной водой к колонке, и выполняется разводка горячей воды по дому. Подключение к водонагревателю лучше выполнить американкой, соединением с подвижной накидной гайкой.

По холодной и горячей воде на линиях обязательно установите запорную арматуру – шаровые вентили.

Если на основном вводе в квартиру или в дом не стоит очистной фильтр, то перед колонкой устанавливается фильтр грубой очистки на 80-100 мкм. Желательно установить также фильтр тонкой очистки на 10-20 мкм.

Чем чище вода, тем дольше проработает теплообменник без засоров и накипи.

Трубы подводятся одним из перечисленных вариантов:

• Подвод труб на расстояние менее 30 см к колонке и соединение с помощью гибкого шланга или медной/латунной трубки;
• Прямое подключение труб металлопластика, полипропиленовых или стальных в зависимости от материала, которым выполнена основная разводка.

Для врезки в трубу холодной воды потребуется тройник. Самый простой вариант – это врезка в металлопласте с помощью зажимных фитингов. Потребуется только разводной ключ, труборез и вальцовочный инструмент. Из фитингов потребуется тройник, американка и запорный вентиль.

Схема подключения воды

Предварительно разрезав трубу в нужном месте так, чтобы подвод к колонке был как можно ровнее и без дополнительных колен, в разрез вставляются фитинги американка, и к ним прикручивается тройник. Далее отрезком трубы подключается колонка.

Для стальных труб потребуется сварочный аппарат и навыки варочных работ. Вместо этого используется специальный хомут-тройник. Его закрепляют на трубе и после через отвод просверливают отверстие в трубе холодной воды. Далее подсоединяется отрезок трубы до колонки.

Для полипропиленовых труб не обойтись без паяльника. Его легко взять на прокат, зато объем работ получится меньше, чем со стальными трубами.

Далее выполняется разводка труб ГВС, если их еще нет. От колонки отводится труба с запорным вентилем, а далее уже к каждому смесителю в доме.

Если выполняется только замена колонки, то все равно желательно заново проложить трубы, чтобы избежать накопления переходников и колен перед газовой колонкой. Так получится уберечь оборудование от лишних турбулентных потоков в трубах, которые могут повлиять на работу гидротермического блока управления.
