Вариант no1. тяпка своими руками из стального диска

Самая важная часть любой тяпки – это стальная полоса с режущей кромкой. Если она выполнена из качественной закаленной стали, то инструмент прослужит долго. Проблема лишь в том, что в магазинах часто встречаются тяпки из стали не самого хорошего качества. Ниже – пример заводской тяпки, которой уже успели попользоваться.

Старая тяпка промышленного производства

Инструмент, в принципе, неплохой, вес и форма хорошие, но у стали, из которой выполнена рабочая часть, термообработка отсутствует напрочь. Как результат – быстрое затупление режущей кромки и необходимость в постоянной подточке. А мелкие камешки вообще оставляют приличные зазубрины.

Режущая кромка быстро тупится

А вот еще один вариант – импортная тяпка.

Тяпка иностранного производства

Она удобна тем, что позволяет быстро менять насадки: на пластиковую рукоятку можно установить вилы, грабли, лопату.

На рукоятку можно устанавливать разные насадки

Очень удобно, согласитесь. Но вот сама тяпка выполнена из тонкой полосы стали, не очень подходящей для больших сорняков и тяжелых грунтов (то есть для наших суровых условий). Но есть выход – хорошую тяпку можно без проблем сделать самому, ведь ее конструкция предельно проста – стальная трубка (для установки деревянной рукоятки) и приваренная к ней режущая пластина. Вот, собственно, и все. Из инструментов потребуются сварочный аппарат и болгарка.

Посмотрим, как сделать тяпку из стального диска толщиной 3 мм. Потратив всего 4 часа, вы сможете обзавестись вот такими удобными инструментами.

Самодельные тяпки из стального диска
Эти тяпки можно сделать за 4 часа

Шаг 1. Как видим, все тяпки состоят из упомянутых выше двух частей. Для их изготовления были предварительно вырезаны болгаркой все части (3 отрезка трубы и 3 пластины), после чего их попарно приварили под незначительным углом.

Пластина приварена к трубке

Шаг 2. Далее в каждой пластине сваркой было выжжено отверстие, дабы рукоятку при необходимости можно было легко выбить и заменить. Стальные пластины заточены – сформирована режущая кромка.

Отверстие для удобной замены рукоятки

Шаг 3. В каждой трубке просверлено отверстие 4 мм для шурупа (чтобы фиксировать деревянную рукоятку). После этого заготовки покрасили черной краской.

Отверстие под шуруп

Шаг 4. Оставалось лишь установить деревянные рукоятки. В примере использовалась березовая рукоятка (из магазина). Для ее насаживания потребовались «наждачка», рубанок, отвертка и молоток.

Рукоятку нужно насадить на тяпку

На заметку! Удобно сделать рукоятки разной длины с разницей примерно в 15-20 см – так каждый из членов семьи сможет подобрать себе подходящий инструмент.

Шаг 5. Вначале рубанком немного обстругали конец наименьшей рукоятки (порядка 150 см).

Обструган конец рукоятки

Шаг 6. После этого тяпка была насажена на рукоятку.

Тяпка насажена на рукоятку

Шаг 7. Дабы вставить рукоятку максимально плотно, использовали молоток.

Используется молоток

Шаг 8. В конце рукоятку зафиксировали шурупом с пресс-шайбой (длина составляла 2,5 см).

Закручивается шуруп

Шаг 9. При помощи наждачной бумагой выполнили тщательную обработку всей рукоятки.

Обработка наждачной бумагой

Шаг 10. Аналогичным образом были сделаны другие рукоятки. Одну из них, к слову, взяли от старой тяпки.

Рукоятка от старой тяпки

Шаг 11. Чтобы рукоятки прослужили дольше, их покрасили в 2 слоя (с промежутком для просушивания).

Подробнее об устройстве

Наиболее популярными являются небольшие конструкции, вес которых не превышает 20 кг. Они очень производительны и компактны, к тому же с помощью таких изделий можно выполнять разные задачи на участке: удаление сорняков, рыхление грунта и даже внесение различных удобрений.

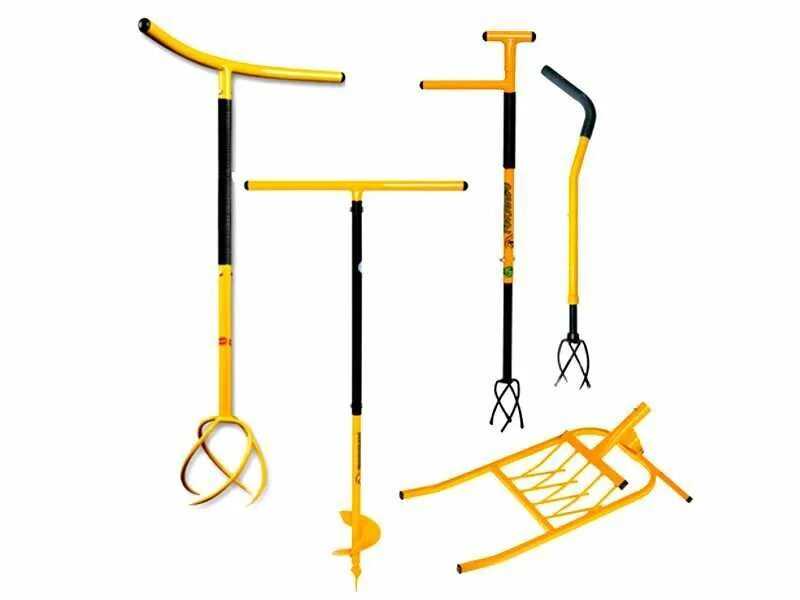

Популярностью пользуются небольшие ручные культиваторы

Обратите внимание! Разумеется, сравнивать ручной культиватор по мощности с мотоблоком нельзя, но для элементарных задач на огородном участке его вполне хватает. К преимуществам ручного инструмента стоит отнести отсутствие затрат на топливо или электричество, а также возможность использования в труднодоступных местах

Такой культиватор не сравнится по мощности с мотоблоком

В конструкцию большинства видов культиваторов входят специальные фрезы, которые, перемещаясь по участку, выполняют рыхление почвы. Применяться могут и другие насадки:

лапы для рыхления грунта;
специальный носок, выполняющий рыхление и резку почвы, удаляя тем самым сорняки;
окучник для создания небольших бороздок в грунте, которые нужны для посева разных культур;
игольчатый диск, который применяется при образовании большой корки на поверхности грунта;
подкормочные ножи со специальными дозаторами. Они необходимы для внесения удобрений в почву.

Схема окучивателя с ножом-разрыхлителем

При правильном использовании ручные культиваторы существенно облегчают земляные работы. Разумеется, для этого нужно применять соответствующие насадки и типы конструкций.

Культиваторы бывают различных типов

Советы и рекомендации по самостоятельной работе

Если вы решили самостоятельно собрать такой инструмент, то не забывайте о соблюдениях необходимых мер безопасности. Прежде всего, позаботьтесь о глазах, особенно при сварке, независимо от того, какого она типа.

Так, при дуговой сварке опасность представляет интенсивный свет, полученный в итоге горения и дуги, а также окалина, появляющаяся на месте застывшего шва от сварки. Она может при остывании металла внезапно откалываться и вылетать на большую высоту.

Если вы с помощью газосварки греете металл для обработки или резки, не забывайте о перчатках и щитках для защиты лица, поскольку работа проводится при высокой температуре. Также нужно помнить, что кислород при контакте с маслом создает взрывоопасную смесь, для которой не нужна даже искра.

Когда вы решили изготовить сельскохозяйственное оборудование своими руками, вы сможете сэкономить на его покупке.

И даже если у вас нет опыта и специальных навыков, то вы сможете самостоятельно сделать культиватор из старого велосипеда самого простого типа и обеспечите себе хорошую помощь при обработке земли.

Как сделать ручной культиватор Торнадо своими руками

Это модель ручного культиватора, которую достаточно просто сконструировать самостоятельно. Конструктивно она состоит из трех элементов – это черенок, ручка и собственно рабочая часть. Принцип работы аналогичен штопору – необходимо установить конструкцию вертикально, вкрутить в землю, затем вынуть и удалить сорняк вместе с корнем.

Изготовить такое устройство можно как из вил, так и из стальной полосы. В первом случае необходимо загнуть вилы в виде косички, во втором последовательность действий такая:

Подобрать трубу по диаметру черенка.
Сформировать из пружинистой линии два витка (она должна стать как спираль).
Концы заострить электроточилкой.
С помощью сварки зафиксировать спирали на трубу.

Культиватор вместо лопаты

Гектары перекопанной и взрыхленной земли не прибавят ни сил, ни здоровья. Особенно, если утомительную процедуру необходимо проводить каждую весну и осень. Да и 6 соток вскопать вручную – трудоемкое занятие.

Электрический культиватор способен помочь дачнику, облегчить и ускорить процесс. Садовый инструмент обрабатывает и рыхлит почву, вскрывая ее пласты, и разбивает земляной ком, насыщая его кислородом. С помощью электрического помощника можно удалять сорняки и окучивать растения.

Внимание! Выбор необходимого вам инструмента завит от вида грядок и набора выращиваемых культур. Если это теплица или зонированная территория с цветником, огородом и садом, то подойдут легкие варианты с ручным управлением

Для обработки больших площадей необходимы электрические инструменты более высокого класса.

Примерная стоимость культиватора, созданного в промышленных условиях, варьируется от 5 до 30 тыс. р. в зависимости от вида. А если нужна еще газонокосилка, система освещения для рассады, капельный полив в теплице и многое другое, что хочется механизировать и усовершенствовать, то эту сумму можно сэкономить.

В помощь фермеру – 5 вариантов культиватора, собранных и проверенных российскими дачниками. Для создания изобретений подойдут обычные инструменты и запчасти, которые есть под рукой.

Техника на основе ДВС

Самоделки с установленными двигателями внутреннего сгорания обладают большей мощностью и функциональностью по сравнению с электрическими собратьями. Это позволяет существенно расширить сферу их использования. Навесное оборудование в виде плуга, плоскореза, культиватора, грабель, легко крепится на кронштейне рамы. Также агрегат можно легко трансформировать в каток или домашний мини-трактор.

Задавшись вопросом «как сделать самодельный мотоблок»,прежде всего необходимо разобраться в его устройстве. Чтобы собрать самодельный мотокультиватор своими руками необходимы, прежде всего, двигатель, трансмиссия и понижающий редуктор.

Для сборочных работ понадобится стандартный набор инструментов: комплект гаечных ключей, дрель, болгарка, сварочный аппарат, а при сборке более сложных и грузоподъемных машин еще и токарная, и фрезерная обработка некоторых узлов.

https://youtube.com/watch?v=1KWv0b94BIc

Культиватор из бензопилы

Пожалуй, самым оптимальным вариантом при изготовлении самодельного мотокультиватора является использование при его создании двигателя от бензопилы. Плюсами здесь являются производительность и мощность агрегата, нетребовательность к топливу, малый вес и компактность. Да и с комплектующими при его сборке особых трудностей не возникнет. Все необходимое можно найти на авторынке или барахолках.

Общая схема мотоблока:

рама мотоблока делается в виде ромба из металлического уголка размером 3200х3200х3200 мм;
двигатель монтируется на поперечины сверху, бензобак, как правило, крепится чуть ниже;
опоры промежуточного вала крепятся к передним стойкам;
опоры ходового вала устанавливаются на продольные ребра

Для регулировки скорости используется родная КПП, также используются мотоциклетные звездочки (основная и промежуточная,) количество зубьев которых подбирается с учетом необходимой выдаваемой мощности. Рабочие инструменты агрегата выполняются в виде колес с ножами и могут выполнять функцию триммера, мотофрезы или мототяпки.

В качестве альтернативы можно использовать и двигатель от бензокосы, который схож по своим характеристикам с приводом мотопилы.

https://youtube.com/watch?v=4fNotMF_J_4

Мотоблок из мотоцикла

Зачастую старая мототехника может годами ржаветь в гаражах и сараях, но ведь она может легко обрести вторую жизнь. Мотоциклетные двигатели отлично подходят для создания самодельного мотокультиватора своими руками, но чаще всего используются двухтактные двигатели от старых моделей, а также от мотороллеров. Но в последнее время активно стали применяться моторы и от скутеров или мопедов, давая переделкой вторую жизнь поломанной технике.

Трансмиссия бывает нескольких типов:

зубчатая — наиболее распространенная и легко монтируемая;
комбинированная (зубчато-червячная передача);
цепно-ременная, зубчатая;
гидроредуктор — набирающий популярность, но наиболее дорогой по сравнению с механической вид трансмиссии.

Возможные схемы

Из уголка сваривается рама необходимого размера, к которой крепится двигатель с системой подачи топлива и бензобаком. Передача крутящего момента от редуктора, понижающего скорость, на колеса, осуществляется через цепь. При этом можно использовать мост от мототехники-донора, установленный на колесную ось. Все органы управления переносятся на руль агрегата.

При конструировании более тяжелой техники используется типовой двигатель ЗИД-5 или другие его модификации, которые ранее широко применялись на различных агрегатах. В связку с ним устанавливается коробка передач от «Запорожца» и облегченный ведущий мост.

Это интересно: Как подключить расширительный бак к системе водоснабжения: разъясняем во всех подробностях

Важные нюансы при работе

Во время выполнения любых работ в мастерской является необходимым соблюдение всех мер безопасности

Очень важно защищать глаза при работе со сваркой независимо от её типа

При использовании дуговой сварки опасность может нести не только свет от горения дуги, но и откалывающаяся сталь на месте новообразовавшегося шва. Причём шов может откалываться самостоятельно и выбрасываться на большое расстояние.

Работая с электросваркой, требуется иметь обязательно перчатки и защитный шлем, поскольку работа происходит при больших температурах. Также следует избегать соединения кислорода и масла, поскольку это взрывоопасная смесь, а для детонации искра не нужна.

Производство ручного рыхлителя почвы своими руками обойдётся гораздо дешевле, чем его заводские аналоги. Стоимость будет более высокая, когда конструкция будет в себя включать и механизированные, и дополнительные средства, и «гаджеты».

Делая междурядную самоделку, можно не только сэкономить средства, но и получить возможность сконструировать её под личные нужды. Это позволит достичь максимального удобства при работе с подобным инструментом.

Поэтому даже такие простые изделия, как «ёж» или культиватор из велосипеда, могут существенно уменьшить трудозатраты при работе. Этот процесс будет неповторимым и очень удобным.

Originally posted 2018-04-18 12:10:44.

Маленький ручной культиватор своими руками

Этот вид самодельного инструмента дачники ласково называют «малыш».

Он подходит для небольших площадей, в том числе и для теплицы. Предельно легок и удобен в использовании. По виду напоминает массажер на ручке, только вместо маленьких шипов – острые клинья.

Для изготовления понадобятся:

длинная ручка диаметром 24 мм. длиной, соответствующей росту земледельца или покупной черенок;
массивная деревянная ось;
5 прочных тяжелых дисков диаметром около 150 мм. с отверстиями в середине и острыми шипами по краям. Их можно вырезать из металла самостоятельно.

Этапы монтажа:

На металлический штырь насаживаются и закрепляются диски.
К массивной деревянной или металлической оси крепится штырь с острыми дисками.
Конструкция надевается и крепко прикручивается к черенку или к ручке.

Культиватор «Малыш»

Плюсы инструмента:

удобно использовать на открытом грунте и в теплице;
при желании можно снабдить мотором.

захватывает в глубину около 20 см. Учитывая утверждение микробиологов о том, что глубокое рыхление почвы убивает аэробные и анаэробные микроорганизмы, этот минус может считаться плюсом.

Как сделать ручной культиватор

Основная часть этой модели самодельного культиватора – это пять стальных дисков-блинов, которые надеты на ось и могут проворачиваться на ней. Три диска из пятисодержат острые Г-образные зубья, представляющие собой рабочие органы для рыхления почвы. По концам оси установлены цапфы с подшипниками, к которым прикреплены стальные скобы, соединяющиеся на деревянной рукоятке.

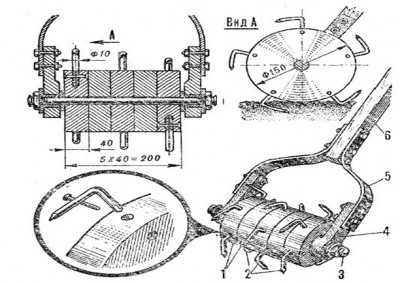

Схема зубчатого вспахивателя:

1 — диски-блины,
2 — Г-образные зубья,
3 — ось, 4 — цапфа,
5 — стальная скоба,
6 — рукоятка

Диски-блины и ось либо вытачиваются самостоятельно. либо делается заказ на их изготовление на токарном станке. Во внешних поверхностях и в боковых гранях трех дисков сверлится по пять отверстий для закрепления зубьев из стального прутка диаметром 10мм.

Диски с зубьями надеваются на ось, затем устанавливаем цапфы с подшипниками и шайбы.
Катясь по почве, диски культиватора зубьями вонзаются в землю и рыхлят ее верхний слой. Острые зубья режут корни сорняков, измельчают почву и способствуют ее аэрации.

Дисковый роторный культиватор

Самодельным роторный культиватором можно выполнять боронование, разбивать крупные куски земли и разравнивать поверхность участка. Схема этой модели изображена ниже на рисунке и носит название дискового культиватора.

Самодельный дисковый культиватор:

1- диск,
2 — ось.
3 — втулка,
4 — скоба большая,
5 — скоба малая,
6 — шток,
7 — труба,
8 — ручка

Рабочим органом дискового культиватора являются полусферические выпуклые диски, приваренные к втулкам. По два полусферических диска надеты на две оси, концы которых закреплены в скобах шплинтами.
Труба 7 с поперечной перекладиной, в которую ввинчиваются рукоятки 8 проходит через специальный уступ, приваренный к большой скобе 4. К малой скобе 5 приваривается конец штока длиной 250мм и диаметром 24х2мм с глухим резьбовым отверстием, в которое ввинчивается стержень диаметром 16мм, верхний конец которого (с барашками) выступает над поперечной перекладиной.
Стальные диски 1должны иметь полусферическую форму, а сделать их с такой формой из обычных стальных пластин толщиной 4мм нелегко. Нужно сильно ударяямолотком, «выбивать» чаши из заготовок.

Барашки на конце стержня позволяют регулировать угловое положение полусферических дисков. При вращении барашков по часовой стрелке стержень и шток движутся вверх, поднимая вверх малую скобу и внутренние концы осей, вследствие чего угловое положение дисков изменится.

Плоскорез

Еще одна разновидность культиватора, которую можно изготовить самостоятельно. Плоскорез является достаточно эффективным предметом инвентаря, для его изготовления требуется старый велосипед и одно колесо. Дальше нужно следовать инструкции, приведенной ниже.

Шаг 1. Подготовьте два небольших полукруга, изготовленные из каленого металла. Они должны быть прочными, поскольку на них оказывается основная нагрузка.

Два подготовленных полукруга

Шаг 2. Согните два метровых отрезка 15 мм трубы для ручек. Затем отрежьте лишнюю часть от велосипедной рамы.

Будущие ручки и обрезанная велосипедная рама

Шаг 3. Приварите ручки к велосипедной раме, а также упорный прут, который будет принимать на себя нагрузку с ручек во время обработки почвы.

Ручки приварены к велосипедной раме

Шаг 4. Соедините две пластины между собой при помощи сварки, наточите получившееся лезвие и приварите его к велосипедной раме. Его нужно устанавливать на месте сидения, чтобы у вас была возможность регулировать лезвие по высоте.

К раме приварено лезвие

Шаг 5. Покрасьте собранную конструкцию, защитив ее тем самым от коррозии. При желании можно обмотать изолентой рукоятки плоскореза. На данном этапе процесс изготовления ручного культиватора можно считать завершенным.

Ручки рекомендуется обмотать изолентой

Сборка ручных культиваторов

Как только подготовите все необходимое для работы, можно приступать к изготовлению ручного культиватора. Это уникальное изделие, имеющее целый ряд преимуществ, например, компактность, доступность материалов для ее изготовления и эффективность готового культиватора.

Самодельный культиватор даст возможность не только удалить сорняки по всему участку, но и качественно разрыхлить почву. Но, как уже отмечалось ранее, ручные культиваторы не предназначены для больших участков, поэтому если ваш сад или огород имеет большую площадь, тогда есть смысл приобрести бензиновый культиватор. Ручные конструкции лучше всего подходят для дачных работ. В домашних условиях можно изготовить такие виды ручных культиваторов, как роторный, дисковый, плоскорез и другие.

Роторный культиватор

Основные задачи роторной конструкции заключаются в бороновании почвы и дальнейшем ее разравнивания. Культиватор состоит из специальных полусферических дисков в количестве 2 или 4 штук. Каждая из пар этих дисков крепится к оси, за счет чего основа конструкции может двигаться. Это позволяет при работе увеличивать или уменьшать угол наклона дисков.

Основа обязательно должна быть металлической, так как на нее оказывается большая нагрузка при работе. Саму основу можно прикрепить к ручке. Если все детали будут выполненными из металла, это существенно увеличит вес конструкции, поэтому многие дачники делают ручки из дерева. При работе к дискам такого культиватора не будет цепляться трава, что очень удобно, особенно при обработке участков, покрытых сорняками.

Культиватор «Торнадо»

Отличный культиватор с самой простой конструкцией, состоящей всего из трех частей – погружного элемента, ручки и черенка. Во многом принцип работы культиватора схожий с работой штопора. Нужно надавливать конструкцией в землю и проворачивать, а затем культиватор можно поднимать. В ходе обработки участка сорняки удаляются вместе с корневой системой. Изделие легко можно изготовить в домашних условиях, если соблюдать пошаговую инструкцию, приведенную ниже.

Таблица. Изготовление культиватора «Торнадо».

http://dachadecor.ru/sadoviy-inventar/kak-sdelat-kultivator-svoimi-rukami-neskolko-prostich-variantov-izgotovleniyahttp://diz-cafe.com/tech/samodelnyj-kultivator.htmlhttp://tokar.guru/instrumenty/kultivatory/kak-sdelat-v-domashnih-usloviyah-ruchnoy-kultivator-tornado.htmlhttp://handmade-expert.info/ruchnoj-kultivator-svoimi-rukami/

голоса

Рейтинг статьи

Самодельный ручной культиватор

Сделать ручной культиватор своими руками вполне возможно, при этом не потребуются какие-то специальные инструменты или материалы. Работа может занять не более суток, все зависит от выбранной конструкции и комплектации будущего инструмента.

Детали просты и надежны, но если инструмент все-таки сломается, заменить поломанную часть будет просто. Ее можно будет сделать уже из имеющихся материалов.

Еще один плюс в самостоятельном изготовлении устройства состоит в том, что сделать его достаточно просто даже не имея специального образования.

https://youtube.com/watch?v=L_Pbf6XC7Ks

Инструкция по сборке

Собрать такое устройство можно из разных подручных материалов, причем есть варианты как самые простые, так и более усовершенствованные.

В качестве основы для изготовления может послужить старый велосипед, который уже нельзя отремонтировать, также будет нужна старая двухручная пила или же головка от использованного культиватора. Инструменты понадобятся такие:

болгарка;
дрель;
пила;
ключи.

От велосипеда нужно взять только одно колесо и раму. К раме потребуется прикрепить головку культиватора, а если ее нет, то половину острия двухручной пилы, или стальными прутьями, или же металлическими острыми прутьями с заточенными концами. К велосипедному рулю прикрепите рукоятки на основе алюминиевых или стальных труб. Между ними ставится поперечная перемычка.

https://youtube.com/watch?v=qvPAIzQU5Uo

Электрокультиватор своими руками

В условиях мастерской можно сделать электрический прибор на основе промышленной мясорубки. Причем модель тут роли не играет. А если подойти к работе грамотно, то в итоге вы соберете достаточное мощное устройство

Важно учесть, что для работы вам понадобится сварочный аппарат

Инструкция по изготовлению:

Два уголка прикрепляются к редуктору, к уголкам далее привариваются трубы с изгибами, которые будут служить рукоятками;
чтобы повысить прочность между рукоятками приваривается стальная перемычка;
к уголкам нужно приварить оси колес культиватора;
предусмотрите на колесах грунтозацепы, которые можно сделать на основе автомобильных рессор, их наваривают на колеса;
подключаем двигатель. При конденсаторном пуске включатель ставится на ручке аппарата.

Использование такого агрегата в условиях быстрого перемещения позволит грубо вспахивать землю, а если он будет работать медленно, то получится мелкая фракция.

https://youtube.com/watch?v=HHtAjybYc3U

Культиватор «Торнадо» своими руками

Самодельный прибор «Торнадо» позволит отлично рыхлить землю за счет своих перекрученных зубьев. Труба служит рычагом и прикрепляется к рукоятке. Труба должна иметь длину как минимум полметра. Закрепленный в трубе рычаг должен в две стороны рукояти выступать по 25 сантиметров. Для усиления крепления можно применять изоленту. Спиральные зубья делают на основе пружинной стали, но их диаметр должен составлять максимум 20 см. Такой размер является оптимальным для удобства прополки пространства между рядами.

Также рыхлитель «Торнадо» можно изготовить на основе старых вил. Нужно подготовить только вилы и молоток. Молотком зубьям придается нужная форма.

Рекомендуется перед началом работы сваркой разогреть металл, но он не должен сильно размягчаться. Сталь при сильном нагреве потеряет свои свойства и под ударами молотка просто сломается.

Рычагом в этом случае можно выступать металлическая или пластиковая труба, прикрепленная саморезами. Ее длина должна составлять около 50 см, и она будет играть роль рукоятки. В итоге можно будет работать на разных, даже на тяжелых грунтах, удалять сорняки даже с устойчивыми и разветвленными корнями.

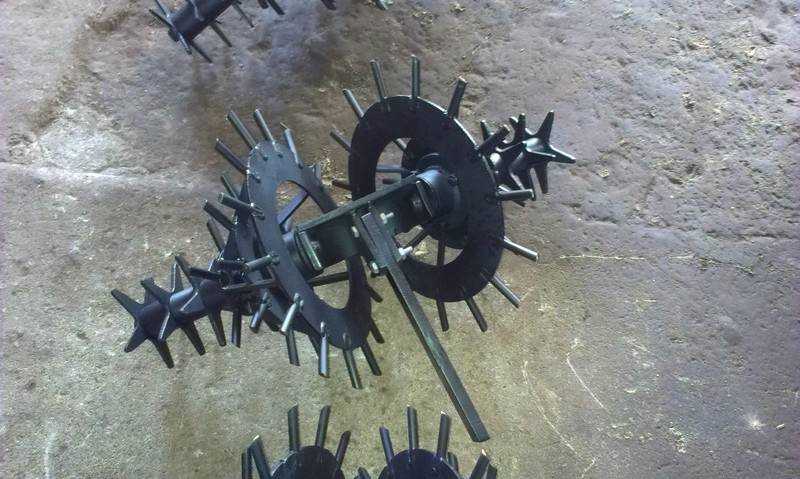

Культиватор «Ёжики»

Для основы нужно подготовить мощную вилку, изготовленную из стальной полосы. Спереди инструмента расположена рабочая ось с насадками. Их нужно делать из кусков трубы, на которые наварены стальные прутья с заострёнными кончиками. Собственно, и название отсюда.

Рыхление осуществляется за счёт лёгкого встряхивания почвы и её прокалывания, но сорняки остаются на месте, особенно их корни. Главным плюсом такого подвида является лёгкий ход инструмента. Междурядный проход осуществляется практически без усилий.

Так же как и в звёздочной модели, в конструкции «ёжики» можно дополнительно установить плоскорез для последнего этапа обработки земли, с помощью которого удаляются все сорняки. Для рукоятки можно применить как палку от лопаты, так и велосипедный руль. Такой руль можно использовать перед собой и позади.

Для первого варианта необходимо саму насадку «ёжики» загонять в грунт собственным весом. Этот процесс довольно трудоёмкий. Для второго случая нужно рабочую часть утяжелить. Тем не менее работать им намного легче, несмотря на лишний вес. В подобной работе можно прислушаться к советам родителей. Они знакомы с такими инструментами лично. В прошлом ручными конструкциями очень часто пользовались, так как механизированных средств не было вообще.

Как сделать культиватор для минитрактора своими руками?

Сборка самодельного оборудования выполняется достаточно просто. Порядок действий при изготовлении культиватора для минитрактора выглядит следующим образом:

В центре всех используемых металлических пластин нужно проделать отверстия, посредством которых они будут соединяться между собой;
Затем пластину квадратной формы необходимо скрепить болтами с прямоугольными деталями. В итоге с каждой стороны квадратной пластины должно быть расположено по одной фрезе. Использовать на этом этапе вместо болтовых соединений сварку нельзя. Она менее надежна, в связи с чем такой культиватор можно будет использовать только для обработки рыхлой почвы;
После соединения всех пластин, в каждой из них нужно просверлить еще по одному отверстию, диаметр которого должен соответствовать диаметру металлической трубы. Далее предварительно разрезанная на 2 одинаковые части труба просовывается в отверстия. Таким образом на нее «надеваются» фрезы. Готовую конструкцию следует скрепить сваркой или болтами;
В конце части культиватора нужно соединить с валом минитрактора. Для этого в валу и трубках с фрезами проделываются сквозные отверстия. Совместив их, нужно надежно скрепить все элементы болтами. В деталях о сборке культиватора расскажет видео.

Прежде, чем приступать к работе с оборудованием, нужно убедиться в его исправности. Готовая конструкция должна быть максимально прочной, особенно, если она будет использоваться для обработки минитрактором тяжелых глинистых и каменистых грунтов. В этом случае оборудование будет подвергаться максимальной нагрузке.
